Kanalkabel SM 12xG652D MLT Svart HDPE YD 9.4mm EIA/TIA T4000

E-nummer	4966977
Produkttyp	GRHLDV 12XG652D
Antal	1
Försäljningsenhet	Meter
ETIM-klass	EC000034

Jämför

Produktspecifikationer

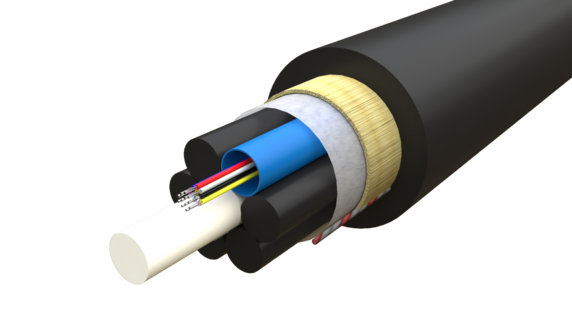

Fiberoptiska kablar anpassade för installation utomhus. Kanalkabel är främst designad för installation i traditionell optokanalisation. Installationsteknik kan vara dragning, blåsning (jetting) eller flottning. Konstruktionen är baserad på en MLT (Multi Loose Tube) design med SZ-lindning runt en central dragavlastare av glasfiberarmerad plast (FRP) som underlättar vid midspan installation.

Den förväntade livslängden vid normal användning överstiger 30 år.

Mått

Längd	1 000 mm
Höjd	9,4 mm
Bredd	9,4 mm
Vikt	68 g

Dokument

4966977-FDV.pdf

Fysiska Egenskaper

Antal Fiber	12
Kabelkonstruktion	Multi Loose Tube (MLT)
Fibertyp	ITU-T G.652 D
Fiber Per Tub	12
Färgschema - Fiber	EIA/TIA-598A
Tubstorlek	2 mm
Centrumelement	FRP
Antal Tuber	1 + 5 fillers
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	HDPE (High Density Polyethene)
Yttermantelns Färg	Svart
Antal Skaltrådar Under Manteln	2
Kabeldiameter	9,4 mm
Kabeldiameterns Tolerans	+/- 0.5 mm
Kabelns Nominella Vikt	68 kg/km

Mekaniska och Miljöegenskaper

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Ja
Dragtålighet (N) IEC-60794-1-21-E1	1 500 N
Trycktålighet - IEC- 60794-1-21-E3	2 000 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	5
Vridning IEC-60794-1-21-E7	±180º
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	20 x d
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	15 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m waterhead, 3m samples, 24 h
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70ºc, 24 h
Temperaturområde Installation IEC-60794-1-22-F1	-10°c till +50°c
Temperaturområde Drift IEC-60794-1-22-F1	-40°c till +70°c
Temperaturområde Lagring IEC-60794-1-22-F1	-40°c till +70°c

Varianter

E-nummer Produktnamn Antal Fiber Kabeldiameter Färgschema - Fiber Jämför

E-nummer 4966977

Produktnamn Kanalkabel SM 12xG652D MLT Svart HDPE YD 9.4mm EIA/TIA T4000

Antal Fiber 12

Kabeldiameter 9,4 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4966987

Produktnamn Kanalkabel SM 24xG652D MLT Svart HDPE YD 9.4mm EIA/TIA T4000m

Antal Fiber 24

Kabeldiameter 9,4 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4966997

Produktnamn Kanalkabel SM 48xG652D MLT Svart HDPE YD 9.4mm EIA/TIA T4000m

Antal Fiber 48

Kabeldiameter 9,4 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967077

Produktnamn Kanalkabel SM 96xG652D MLT Svart HDPE YD 10.0mm EIA/TIA T4000m

Antal Fiber 96

Kabeldiameter 10 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 34905

Produktnamn Kanalkabel SM 96xG652D MLT Svart HDPE YD 10.0mm EIA/TIA T2000m

Antal Fiber 96

Kabeldiameter 10 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967087

Produktnamn Kanalkabel SM 144xG652D MLT Svart HDPE YD 12.7mm EIA/TIA T4000m

Antal Fiber 144

Kabeldiameter 12,7 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967097

Produktnamn Kanalkabel SM 192xG652D MLT Svart HDPE YD 14.4mm EIA/TIA T4000m

Antal Fiber 192

Kabeldiameter 14,4 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967177

Produktnamn Kanalkabel SM 288xG652D MLT Svart HDPE YD 16.0mm EIA/TIA T4000m

Antal Fiber 288

Kabeldiameter 16 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967187

Produktnamn Kanalkabel SM 384xG652D MLT Svart HDPE YD 21.0mm EIA/TIA, 2000m/TR

Antal Fiber 384

Kabeldiameter 21 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967197

Produktnamn Kanalkabel SM 480xG652D MLT Svart HDPE YD 19.5mm EIA/TIA, 2000m/TR

Antal Fiber 480

Kabeldiameter 19,5 mm

Färgschema - Fiber EIA/TIA-598A

E-nummer 4967277

Produktnamn Kanalkabel SM 576xG652D MLT Svart HDPE YD 19.5mm EIA/TIA, 2000m/TR

Antal Fiber 576

Kabeldiameter 19,5 mm

Färgschema - Fiber EIA/TIA-598A
