Brunnar, lock och tillbehör

Melbye har marknadens bredaste sortiment på brunnar!

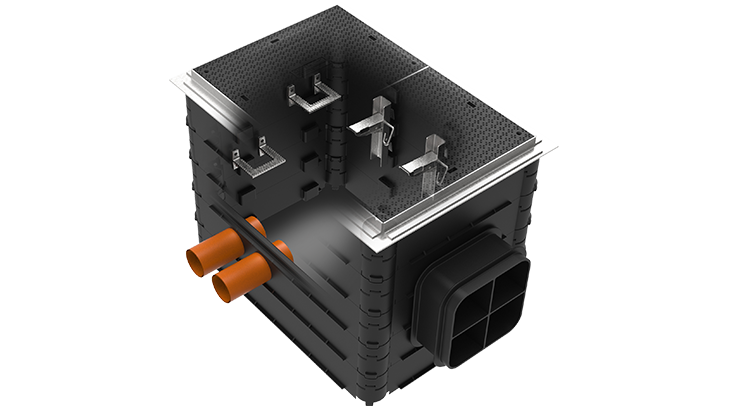

Brunnarna är framtagna och anpassade för att fungera som skarvpunkter för kanalisation och kabel i alla nät. Brunnarna finns i olika dimensioner och med olika typer av lock för att passa alla typer av förläggningsmiljöer. Vilken brunn du ska välja beror på var brunnen ska placeras samt vilken belastning den ska tåla.

Under ser du tre huvudsegment, när du valt kategori så får du möjlighet att sortera på storlek.

Innerlocks-sektion FF6060. Använd eget hänglås.

0666091

Innerlockssektion till kabelbrunnen FF6060 levereras färdig installerad i en sektion, kräver ingen annan installation än att hänga dit ett eget hänglås.   För FF-brunnarna är dessa anpassade för att ligga som översta sektionen vid installation av ett A15 eller B125-brunnslock. När D400 brunnslock med flytram ska användas så måste den låsbara sektionen användas som sektion nr 2. Eftersom flytramen bygger cirka 140mm, så behövs översta sektionen så att ramen ska kunna rymmas. Detta gäller för D400 lock till FF9060 och FF12267.  Eget hänglås eller pentaheadlås är krav enligt Robusta Nät. Innerlocket är klassat till klass C3 enligt LPS 1175 som är en av många LPS-standarder från LPCB (Loss Prevention Certification Board). Syftet med LPS 1175-standarden är att gradera produkter utifrån hur motståndskraftiga de är mot inbrott.  Loss Prevention Certification Board (LPCB) är ett globalt erkänt tredjepartscertifieringsorgan som kontrollerat säkerhet i produkter i över 150 år. Med andra ord så tåler innerlocket en hel del - se filmen!

Innerlocks-sektion FF9090. Använd eget hänglås.

0666092

Innerlockssektion till kabelbrunnen FF9090 levereras färdig installerad i en sektion, kräver ingen annan installation än att hänga dit ett eget hänglås.   För FF-brunnarna är dessa anpassade för att ligga som översta sektionen vid installation av ett A15 eller B125-brunnslock. När D400 brunnslock med flytram ska användas så måste den låsbara sektionen användas som sektion nr 2. Eftersom flytramen bygger cirka 140mm, så behövs översta sektionen så att ramen ska kunna rymmas. Detta gäller för D400 lock till FF9060 och FF12267.  Eget hänglås eller pentaheadlås är krav enligt Robusta Nät. Innerlocket är klassat till klass C3 enligt LPS 1175 som är en av många LPS-standarder från LPCB (Loss Prevention Certification Board). Syftet med LPS 1175-standarden är att gradera produkter utifrån hur motståndskraftiga de är mot inbrott.  Loss Prevention Certification Board (LPCB) är ett globalt erkänt tredjepartscertifieringsorgan som kontrollerat säkerhet i produkter i över 150 år. Med andra ord så tåler innerlocket en hel del - se filmen!

Innerlocks-sektion FF122122. Använd eget hänglås.

0666093

Innerlockssektion till kabelbrunnen FF122122 levereras färdig installerad i en sektion, kräver ingen annan installation än att hänga dit ett eget hänglås.   För FF-brunnarna är dessa anpassade för att ligga som översta sektionen vid installation av ett A15 eller B125-brunnslock. När D400 brunnslock med flytram ska användas så måste den låsbara sektionen användas som sektion nr 2. Eftersom flytramen bygger cirka 140mm, så behövs översta sektionen så att ramen ska kunna rymmas. Detta gäller för D400 lock till FF9060 och FF12267.  Eget hänglås eller pentaheadlås är krav enligt Robusta Nät. Innerlocket är klassat till klass C3 enligt LPS 1175 som är en av många LPS-standarder från LPCB (Loss Prevention Certification Board). Syftet med LPS 1175-standarden är att gradera produkter utifrån hur motståndskraftiga de är mot inbrott.  Loss Prevention Certification Board (LPCB) är ett globalt erkänt tredjepartscertifieringsorgan som kontrollerat säkerhet i produkter i över 150 år. Med andra ord så tåler innerlocket en hel del - se filmen!

Femkantshylsa pentahead passar till spärrskaft 1/2".

0666272

Melbye har tagit fram nya verktyg till våra brunnslock. Det finns två stycken multiverktyg. Med 0666344 låser du upp pentaheadbulten, och lyfter alla våra A15-, samt B125-lock med undantag för FF12267 B125-locket, 0666287. Med 0666345 låser du upp pentaheadbulten, och lyfter alla våra A15-, D400-lock samt FF12267 B125-locket, 0666287. Med Lyftöglan 0666347 kan du förenkla installationen av två av våra D400-lock, både FF9060 0666295 och FF12267 0666288. Brunnsverktyget 49010035 passar endast D400-locket till FF9090. Det krävs för att kunna låsa upp detta lock och installera det.

Innerlocks-sektion C2. Använd eget hänglås.

0666297

Innerlockssektion till kabelbrunnen C2 levereras färdig installerad i en sektion, kräver ingen annan installation än att hänga dit ett eget hänglås.   Då flytramen på B125 locket bygger 85mm så måste den låsbara sektionen läggas som sektion nr 2. När D400-lock med flytram skall användas så måste även där den låsbara innerlocksektionen användas som sektion nr 2, detta gäller även vid eftermontering av låsbara innerlock. Eget hänglås eller pentaheadlås är krav enligt Robusta Nät. Innerlocket är klassat till klass C enligt LPS 1175 som är en av många LPS-standarder från LPCB (Loss Prevention Certification Board). Syftet med LPS 1175-standarden är att gradera produkter utifrån hur motståndskraftiga de är mot inbrott.  Loss Prevention Certification Board (LPCB) är ett globalt erkänt tredjepartscertifieringsorgan som kontrollerat säkerhet i produkter i över 150 år. Med andra ord så tåler innerlocket en hel del - se filmen!

Gjutjärnslock B125 till SW1730, FR45mm, låsbart m pentabult

0666298

B125 brunnslock till SW1730-18 i gjutjärn, låsbart med pentahead bult integrerad flytram på 45mm. Lämpar sig för installation i gång, cykelvägar och garageuppfarter för personbil.

Brunnsverktyg B125, A15, Pentaheadbult. OBS! Passar ej 0666287 B125

0666344

Melbye:s multiverktyg används för att låsa upp brunnslock med pentaheadlåsning. Med 0666344 låser du upp pentaheadbulten, och lyfter alla våra A15-, samt B125-lock med undantag för FF12267 B125-locket, 0666287.

Brunnsverktyg D400, A15, Pentaheadbult. Passar 0666287, ej 49010467.

0666345

Melbye:s multiverktyg används för att låsa upp brunnslock med pentaheadlåsning. Med 0666345 låser du upp pentaheadbulten, och lyfter alla våra A15-, D400-lock samt FF12267 B125-locket, 0666287.

Lyftögla M16 till D400-lock.

0666347

Med Lyftöglan kan du förenkla installationen av våra D400-lock.

Innerlock låsbar, för eftermontage FF9060 (Ej inkl. hänglås)

0666985

Dessa låsbara lock är anpassade för att tillåta eftermontage av innerlock i redan installerade Melbye brunnar. För att uppgradera säkerheten och erhålla ett kraftigt skydd av det installerade nätet. Levereras som byggsats med tillhörande infästningskit. Hänglås ingår ej, utan här användes eget.   Robusta Nät Version 1_1_1 2.7 Säkerhet Lås En spridningspunkt kan vara utformad på många olika sätt. Gemensamt för samtliga typer är att de låses med nyckel, kort eller på liknade sätt, så att obehöriga inte kan komma in i utrymmet. Detta gäller således noder, kabelbrunnar, markskåp och skarvlådor samt andra utrymmen där åtkomst till ändpunkter eller skarvar finns. Vad gäller kabelbrunnar finns en mängd olika utföranden på lås, t.ex. låsbara innerluckor eller specifika ”öppningsverktyg”. Om en kabelbrunn förläggs under markytan, alltså med fyllnadsmassor ovan brunnslock, erfordras inte låsanordning. Lås av typen ”enspårigt”, som kan öppnas med mejsel, eller ”trekantslås” är inte godkända ur robusthetssynpunkt. Minimikrav avseende låsning • Spridningspunkter ska vara låsta med godkänd nyckel, kort eller på liknade sätt. Nedan följer exempel på lås som är godkända. • EBR-lås eller ”Stockholmslås” • hänglås med nyckel • cylinderlås. • pentaheadlås

Innerlock låsbar, för eftermontage FF12267 (Ej inkl. hänglås)

0666987

Dessa låsbara lock är anpassade för att tillåta eftermontage av innerlock i redan installerade Melbye brunnar. För att uppgradera säkerheten och erhålla ett kraftigt skydd av det installerade nätet. Levereras som byggsats med tillhörande infästningskit. Hänglås ingår ej, utan här användes eget.   Robusta Nät Version 1_1_1 2.7 Säkerhet Lås En spridningspunkt kan vara utformad på många olika sätt. Gemensamt för samtliga typer är att de låses med nyckel, kort eller på liknade sätt, så att obehöriga inte kan komma in i utrymmet. Detta gäller således noder, kabelbrunnar, markskåp och skarvlådor samt andra utrymmen där åtkomst till ändpunkter eller skarvar finns. Vad gäller kabelbrunnar finns en mängd olika utföranden på lås, t.ex. låsbara innerluckor eller specifika ”öppningsverktyg”. Om en kabelbrunn förläggs under markytan, alltså med fyllnadsmassor ovan brunnslock, erfordras inte låsanordning. Lås av typen ”enspårigt”, som kan öppnas med mejsel, eller ”trekantslås” är inte godkända ur robusthetssynpunkt. Minimikrav avseende låsning • Spridningspunkter ska vara låsta med godkänd nyckel, kort eller på liknade sätt. Nedan följer exempel på lås som är godkända. • EBR-lås eller ”Stockholmslås” • hänglås med nyckel • cylinderlås. • pentaheadlås

HDPE-lock A15 till kabelbrunn PV2460, låsbart med pentabult. Svart.

49000038

A15 lock till PV2460 är tillverkad i HDPE och är låsbara med Pentaheadlåsning Lämpar sig för område till fotgängare och cyklister

Gjutjärnslock B125 till PV2448, 2-delat, FR70mm, låsbart m pentabult.

49000039

En populär brunn som är tillverkad i HDPE, vilket ger en stabil brunn som är lätt att jobba med. Håltagning görs enkelt med en vanlig hålsåg. Brunnen kommer färdigmonterad från fabrik. Serien kan levereras i olika storlekar efter önskemål men vi har de vanligaste storlekarna i vårt sortiment. Detta är ett urval av de brunnar som vi valt att ha som standardprodukter som passar den skandinaviska marknaden.

Box kabelbrunn PV6060-60 HDPE svart im=158x158x158cm ym=169x169x169cm

49000042

En populär brunn som är tillverkad i HDPE, vilket ger en stabil brunn som är lätt att jobba med. Håltagning görs enkelt med en vanlig hålsåg. Brunnen kommer färdigmonterad från fabrik. Serien kan levereras i olika storlekar efter önskemål men vi har de vanligaste storlekarna i vår katalog. Detta är ett urval av de brunnar som vi valt att ha som standardprodukter som passar den skandinaviska marknaden.

HDPE-lock A15 till PV2448, låsbart med pentabult. Svart.

49000044

A15 lock till PV2448 är tillverkad i HDPE och är låsbara med Pentaheadlåsning Lämpar sig för område till fotgängare och cyklister

Kabelhylla DropOn-Kit för FF, 2xWBH2, 2xCB8, 2xLåspinne

49000077

Ett enkelt sätt att hålla ordning på kablarna i brunnen. Välj en Väggskena som du skruvar fast i brunnsväggen, eller hänger dit om du använder Drop-On kittet. Häng sedan dit en Kabelhylla som du fäster med Låspinnen. Kan monteras med Kabelhyllan nerfälld medans man jobbar i brunnen, och kan därefter enkelt fällas upp när man skall slinga kabeln. WB står för Wall Bearer - vi kallar det Väggskena. CB står för Cable Bracket - vi kallar det Kabelhylla. Nyhet för alla som använder vår FF-brunnar - nu finns det väggskenor som passar i plastöglorna som finns på insidan av brunnen. Inga skruvar behövs! Häng bara dit väggskenorna och montera kabelhyllorna med låspinnarna. Säljs i ett kit, se tabellen. OBS!!! Passar numera alla FF-storlekar utom FF4545! OBS!!! (Tidigare funkade detta inte till FF12267 och FF122122, men nu har även de fått plastöglor!)

Trappsteg till brunn inkl bult. Kit med fästplatta och bultar.

49000080

Nu finns möjligheten att köpa trappsteg till våra brunnar. Vi har två varianter: 49000083, -84, -85 Ett större trappsteg i orange plast, har en inre kärna i metall. Väldigt stabilt då det är ca 35cm brett och ca 12cm djupt. Kan installeras på två olika sätt. Antingen innan man återfyller materialet runt brunnen. Borra helt enkelt hål genom brunnsväggen och skruva från utsidan. Levereras utan bultar, men inklusive brickor. Välj lämplig längd M12-bult så att det går in 15-20mm i trappstegets inre gänga. Lämpligt avstånd mellan trappstegen är ca 30cm, så sätt ett på varannat varv i våra sektionsbrunnar. Om Ni redan installerat brunnen och kommer på att det behövs i efterhand så finns lösning på detta också. Då köper ni antingen kittet med Trappsteg inklusive Fästplattor. Ni måste dock komplettera med egna skruvar för att fästa själva Fästplattorna. Använd 8mm skruvar. Fästplattor finns även att köpa lösa - om ni redan hunnit köpa trappstegen tidigare. Tänk på att det behövs två fästplattor till varje trappsteg. 49000080 Vi har även ett mindre trappsteg i metall. Passar till de något mindre brunnarna. Installeras med fördel innan brunnen sätts i marken, men detta steg kan även eftermonteras. Levereras inklusive bultar och fästplatta för montering innan. Skall det eftermonteras får Ni själva skaffa skruv.

Trappsteg för eftermontering inkl 2xfästplatta, 90mm, exkl skruv.

49000084

Nu finns möjligheten att köpa trappsteg till våra brunnar. Vi har två varianter: 49000083, -84, -85 Ett större trappsteg i orange plast, har en inre kärna i metall. Väldigt stabilt då det är ca 35cm brett och ca 12cm djupt. Kan installeras på två olika sätt. Antingen innan man återfyller materialet runt brunnen. Borra helt enkelt hål genom brunnsväggen och skruva från utsidan. Levereras utan bultar, men inklusive brickor. Välj lämplig längd M12-bult så att det går in 15-20mm i trappstegets inre gänga. Lämpligt avstånd mellan trappstegen är ca 30cm, så sätt ett på varannat varv i våra sektionsbrunnar. Om Ni redan installerat brunnen och kommer på att det behövs i efterhand så finns lösning på detta också. Då köper ni antingen kittet med Trappsteg inklusive Fästplattor. Ni måste dock komplettera med egna skruvar för att fästa själva Fästplattorna. Använd 8mm skruvar. Fästplattor finns även att köpa lösa - om ni redan hunnit köpa trappstegen tidigare. Tänk på att det behövs två fästplattor till varje trappsteg. 49000080 Vi har även ett mindre trappsteg i metall. Passar till de något mindre brunnarna. Installeras med fördel innan brunnen sätts i marken, men detta steg kan även eftermonteras. Levereras inklusive bultar och fästplatta för montering innan. Skall det eftermonteras får Ni själva skaffa skruv.

Fästplattor för eftermontering, 90mm, 1st, exkl. skruv (8mm).

49000085

Nu finns möjligheten att köpa trappsteg till våra brunnar. Vi har två varianter: 49000083, -84, -85 Ett större trappsteg i orange plast, har en inre kärna i metall. Väldigt stabilt då det är ca 35cm brett och ca 12cm djupt. Kan installeras på två olika sätt. Antingen innan man återfyller materialet runt brunnen. Borra helt enkelt hål genom brunnsväggen och skruva från utsidan. Levereras utan bultar, men inklusive brickor. Välj lämplig längd M12-bult så att det går in 15-20mm i trappstegets inre gänga. Lämpligt avstånd mellan trappstegen är ca 30cm, så sätt ett på varannat varv i våra sektionsbrunnar. Om Ni redan installerat brunnen och kommer på att det behövs i efterhand så finns lösning på detta också. Då köper ni antingen kittet med Trappsteg inklusive Fästplattor. Ni måste dock komplettera med egna skruvar för att fästa själva Fästplattorna. Använd 8mm skruvar. Fästplattor finns även att köpa lösa - om ni redan hunnit köpa trappstegen tidigare. Tänk på att det behövs två fästplattor till varje trappsteg. 49000080 Vi har även ett mindre trappsteg i metall. Passar till de något mindre brunnarna. Installeras med fördel innan brunnen sätts i marken, men detta steg kan även eftermonteras. Levereras inklusive bultar och fästplatta för montering innan. Skall det eftermonteras får Ni själva skaffa skruv.

Gjutjärnslock B125 till PV2460, 3-delat, FR70mm, låsbart m pentabult.

49010011

En populär brunn som är tillverkad i HDPE, vilket ger en stabil brunn som är lätt att jobba med. Håltagning görs enkelt med en vanlig hålsåg. Brunnen kommer färdigmonterad från fabrik. Serien kan levereras i olika storlekar efter önskemål men vi har de vanligaste storlekarna i vårt sortiment. Detta är ett urval av de brunnar som vi valt att ha som standardprodukter som passar den skandinaviska marknaden.
