Fiberkabel SM 24xG652D DB-kabel MLT 10kN CST armering EIA/TIA T4000m

Produkt-/E-nummer	87405026
Försäljningsenhet	Meter
ETIM-klass	EC000034

Jämför

Produktspecifikationer

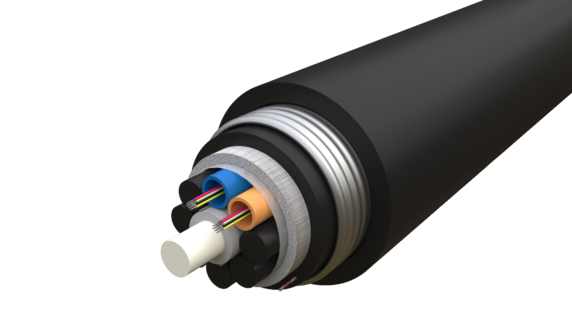

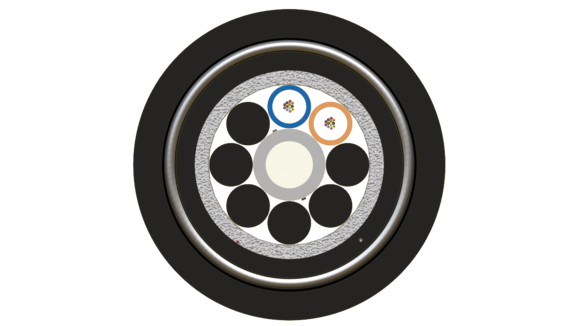

Fiberoptisk kabel för förläggning direkt i mark. Den har en korrugerad stålarmering samt en extra PE mantel som skydd mot hög tryckpåverkan. Kabeln innehåller 24 eller 96 st löst sekundärskyddade fibrer. De primärskyddade fibrerna är placerade 12 och 12 i 1,7mm gelfyllda PBT (Polybutylene Terephthalate) tuber som i sin tur läggs runt en central dragavlastare (FRP).

Mått

Längd	1 000 mm
Höjd	16,5 mm
Bredd	16,5 mm
Vikt	246 g

Dokument

Produktblad

87405026-FDV.pdf

Fysiska Egenskaper

Antal Fiber	24
Kabelkonstruktion	Multi Loose Tube (MLT)
Fibertyp	ITU-T G.652 D
Fiber Per Tub	12
Färgschema - Fiber	EIA/TIA-598A
Tubstorlek	2,3 mm
Centrumelement	FRP
Antal Tuber	2 + 6 fillers
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	HDPE (High Density Polyethene)
Dubbelmantlad	Ja
Yttermantelns Färg	Svart
Mantelns Nominella Tjocklek	1,5 mm
Antal Skaltrådar Under Manteln	2
Kabeldiameter	16,5 mm
Kabeldiameterns Tolerans	+/- 0.5 mm
Kabelns Nominella Vikt	240 kg/km

Mekaniska och Miljöegenskaper

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Nej
Dragtålighet (N) IEC-60794-1-21-E1	4 500 N
Trycktålighet - IEC- 60794-1-21-E3	10 000 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	3
Vridning IEC-60794-1-21-E7	±180º
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	25 x d
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	20 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m waterhead, 3m samples, 24 h
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70ºc, 24 h
Temperaturområde Installation IEC-60794-1-22-F1	-15°c to +50°c
Temperaturområde Drift IEC-60794-1-22-F1	-40°c to +70°c
Temperaturområde Lagring IEC-60794-1-22-F1	-40°c to +70°c

Varianter

Produkt-/E-nummer Produktnamn Jämför

Produkt-/E-nummer 87405026

Produktnamn Fiberkabel SM 24xG652D DB-kabel MLT 10kN CST armering EIA/TIA T4000m

Produkt-/E-nummer 87405050

Produktnamn Fiberkabel SM 48xG652D DB-kabel MLT 10kN CST armering EIA/TIA T4000m

Produkt-/E-nummer 87405097

Produktnamn Fiberkabel SM 96xG652D DB-kabel MLT 10kN CST armering EIA/TIA T4000m
