Mikrokabel SM 4xG657A1 CLT Svart HDPE med FRP YD 3.7mm EIA/TIA T4000m

E-nummer 4985737 Kopiera
Antal 1 Kopiera
Försäljningsenhet Meter Kopiera
ETIM-klass EC000034 Kopiera

Affärsområde

Mikrokablar
Fiber
  • Produktspecifikationer

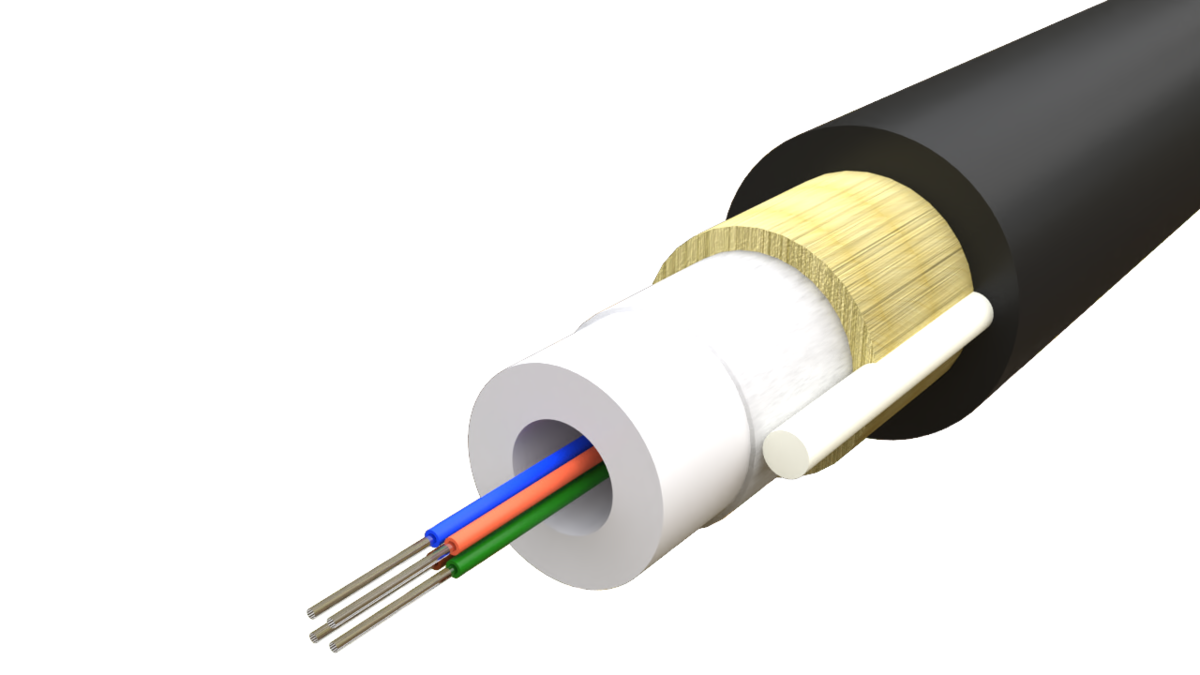

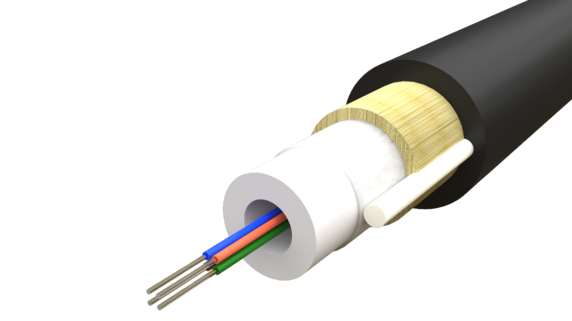

    Fiberoptisk kabel för förläggning i kanalisation. Kabeln är främst konstruerad för att blåsas in i mikrokanalisation med innerdiameter 5,5-10mm. Lämplig att använda i områdes- och anslutningsnätet. Kabeln innehåller 2-12 st löst sekundärskyddade fibrer. De primärskyddade fibrerna är placerade i en gelfylld (Thixotropic Jelly Compound) PBT (Polybutylene Terephthalate) tub i centrum på kabeln. Den har en svart halogenfri HDPE lågfriktionsmantel. Kabeln är försedd med två stycken ARP (Aramid Reinforced Plastic) vilket gör den extra lämplig för installation med blåsteknik. Mekaniska tester enligt IEC 60794-1-2.
  • Mått
    Längd 1 000 mm Kopiera
    Höjd 3,7 mm Kopiera
    Bredd 3,7 mm Kopiera
    Vikt 120 g Kopiera
  • Dokument
  • Optiska Egenskaper
    Antal Fiber 4 Kopiera

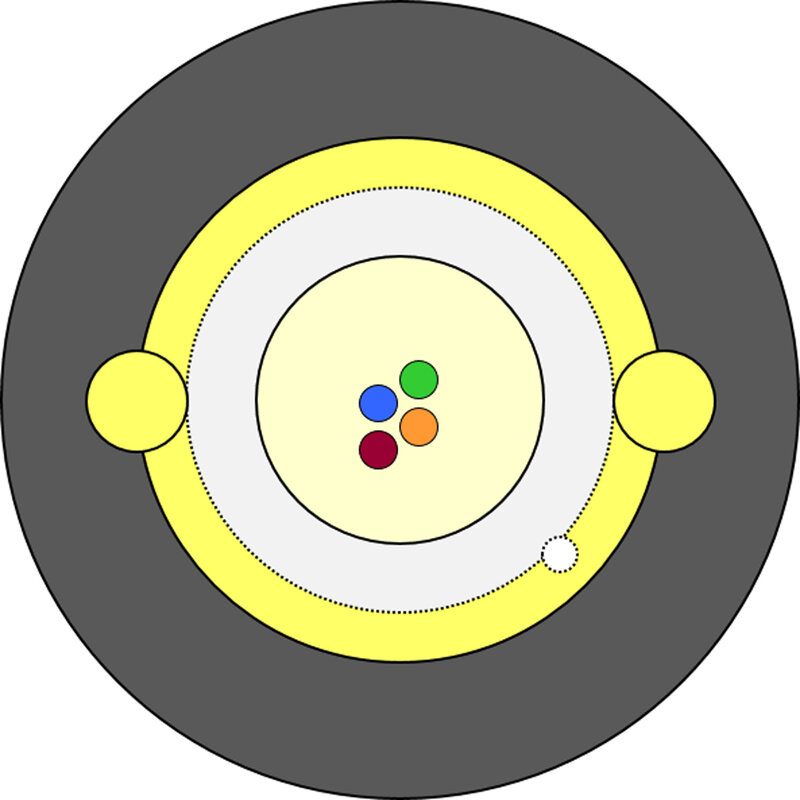

    Kabelkonstruktion Central Loose Tube (CLT) Kopiera
    Fibertyp ITU-T G.657 A1 Kopiera
    Färgschema - Fiber EIA/TIA-598A Kopiera
    Tubstorlek 2,2 mm Kopiera
    Centrumelement 2 x ARP Kopiera
    Antal Tuber 1 Kopiera
    Färgschema - Tuber EIA/TIA-598A Kopiera
    Yttermanelns Material HDPE (High Density Polyethene) Kopiera
    Yttermantelns Färg Svart Kopiera
    Mantelns Nominella Tjocklek 0,7 mm Kopiera
    Kabeldiameter 3,7 mm Kopiera
    Kabeldiameterns Tolerans +/- 0.2 mm Kopiera
    Kabelns Nominella Vikt 12 kg/km Kopiera
  • Mekaniska och Miljöegenskaper
    Halogenfri Ja Kopiera
    UV-beständig Ja Kopiera
    Dragtålighet (N) IEC-60794-1-21-E1 100 N Kopiera
    Trycktålighet - IEC- 60794-1-21-E3 500 N/10cm Kopiera
    Vridning IEC-60794-1-21-E7 ± 180° Kopiera
    Minsta Böjradie Vid Installation IEC-60794-1-21-E11 80 mm Kopiera
    Minsta Böjradie Vid Drift IEC-60794-1-21-E11 40 mm Kopiera
    Penetrationstest - Vatten IEC-60794-1-22-F5 1m head, 3m samples, 24 hrs. Kopiera
    Dropptest - Vatten IEC-60794-1-21-E14 30 cm, 70°C, 24 h Kopiera
    Temperaturomeråde Installation IEC-60794-1-22-F1 -15°C to +50°C Kopiera
    Temperaturomeråde Drift IEC-60794-1-22-F1 -40°C to +70°C Kopiera
    Temperaturomeråde Lagring IEC-60794-1-22-F1 -40°C to +70°C Kopiera
