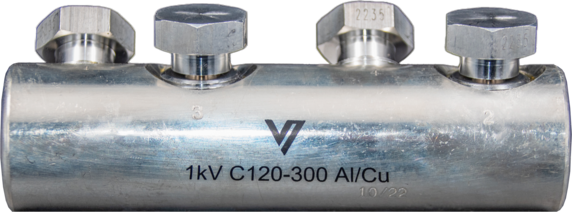

Skruvskarvhylsa 1kV 120-300mm²
Produkt-/E-nummer | 0812676 | |
---|---|---|
Produkttyp | 1kV C120-300 Al/Cu | |
Försäljningsenhet | St | |
ETIM-klass | EC001063 |
-
Produktspecifikationer
Melbyes mekaniska skruvskarvhylsor är tillverkad med hög kvalitet och precision enligt IEC 61238-1
Melbyes mekaniska skruvskarvhylsor finns i två olika spänningsnivåer; 1kV och 1-36kV. Det möjliggör ett stort användningsområde, samtidigt som sortimentet har färre e-nummer.
Den mekaniska skruvskarvhylsor är tillverkad av förtent aluminium, och har momentstyrda bultar som säkrar rätt moment varje gång den installeras. Alla bultar är sexkantsbult, se tabellen. Skruvskarvhylsan är tillverkad med tvärgående spår på insidan för bästa dragfastighet av ledaren. Då hylsan är förtent kan den användas till både aluminium och koppar.
Melbyes mekaniska skruvskarvhylsor för 1kV är även testad för klass 5, mångtrådig kopparledare, se tabell. För 300mm² och 400mm² så ska koppartejp, 0752829/0752830, användas för att montera skarvhylsan.
På koppar klass 5 mångtrådig måste handverktyg användas.
Alla produkter är testade enligt; IEC 61238-1 | 2018-klass A. -
Mått
Längd 140 mm Höjd 38 mm Bredd 38 mm Vikt 345 g -
Dokument
Produktblad
-
Tekniska Specifikationer
Total Längd 140 mm Utvändig Diameter 38 mm Innerdiameter 24 mm Material fortinnet aluminium Antal Bultar 4 Hylsstrolek 22 mm Avmantling 68 mm Standard iec 61238-1 | 2018-klasse a -
Kabelinformation
- Varianter
