Fiberkabel ADSS SM 144xG652D MLT Svart HDPE 5kN YD 14mm T4000m

Produktspecifikationer

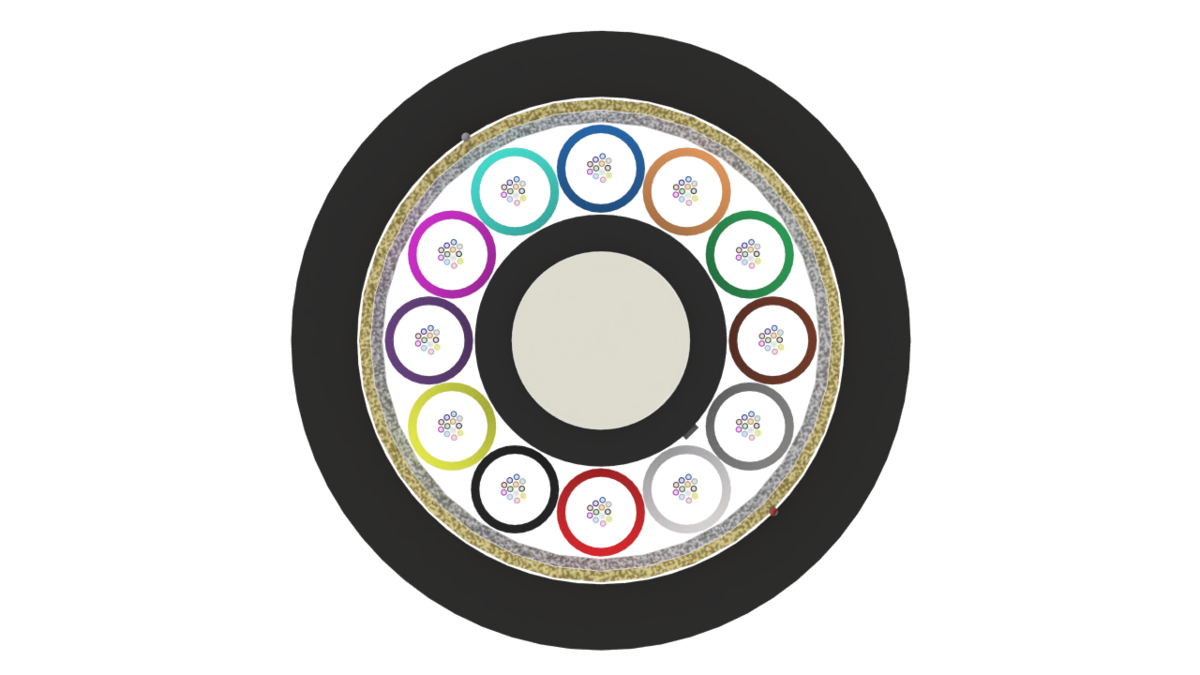

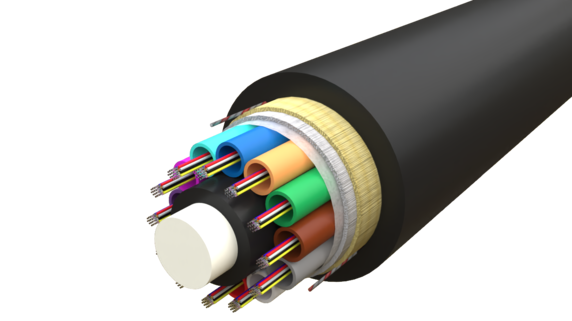

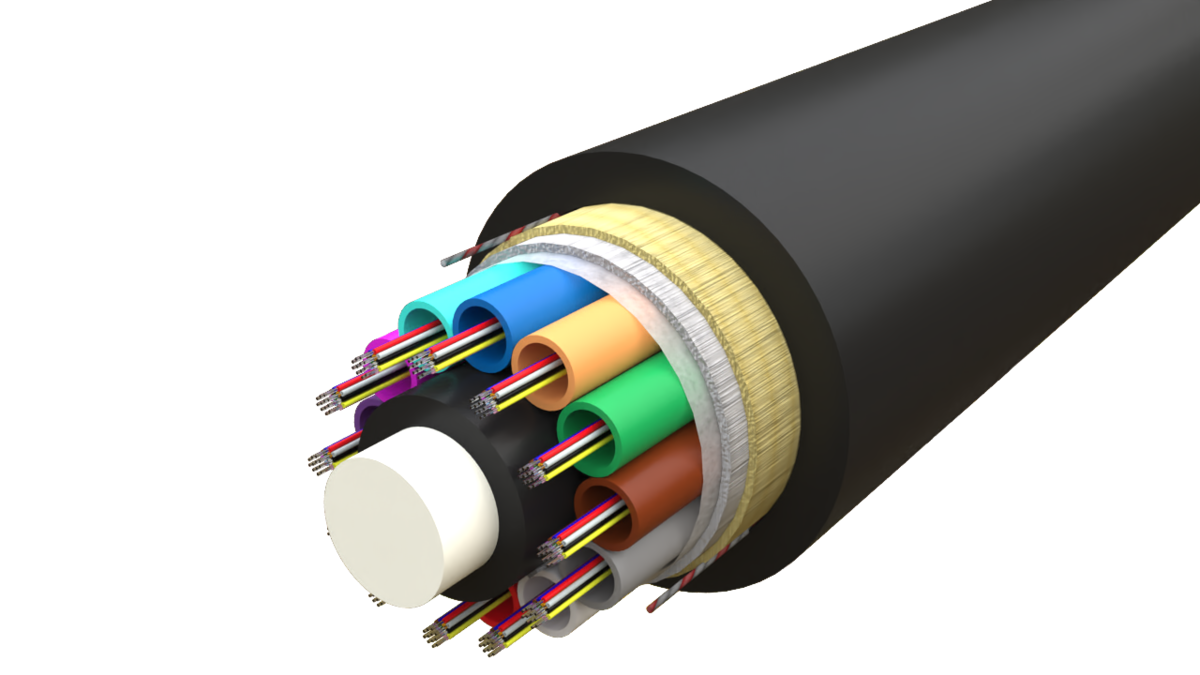

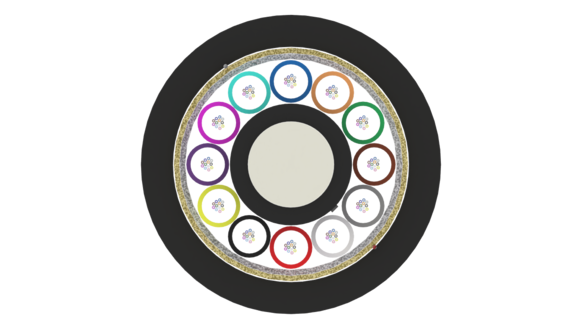

All-Dielectric Self-Supporting (ADSS) kablar är konstruerade för installation i luft mellan stolpar. Men kan även installeras i optokanalisation. Kabelparametrar som kabeldiameter, styvhet och draghållfasthet är optimerade för bästa installationsprestanda. Konstruktionen är baserad på en MLT (Multi Loose Tube) design med SZ-lindning runt en central dragavlastare av glasfiberarmerad plast (FRP) som underlättar vid midspan installation.

Den förväntade livslängden vid normal användning överstiger 30 år.

Antal Fiber	144
Kabelkonstruktion	Multi Loose Tube (MLT)
Fibertyp	ITU-T G.652 D
Fiber Per Tub	12
Färgschema - Fiber	EIA/TIA-598A
Tubstorlek	2 mm
Centrumelement	FRP
Antal Tuber	12
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	HDPE (High Density Polyethene)
Yttermantelns Färg	Svart
Mantelns Nominella Tjocklek	1,5 mm
Antal Skaltrådar Under Manteln	2
Kabeldiameter	14 mm
Kabeldiameterns Tolerans	± 0.5 mm
Kabelns Nominella Vikt	152 kg/km

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Ja
Dragtålighet (N) IEC-60794-1-21-E1	5 000 N
Trycktålighet - IEC- 60794-1-21-E3	2 000 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	50 n @ 0.5m
Vridning IEC-60794-1-21-E7	±180º
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	20xd
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	10xd
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70ºc, 24 hr
Temperaturområde Installation IEC-60794-1-22-F1	-10°c til +50°c
Temperaturområde Drift IEC-60794-1-22-F1	-30°c til +60°c
Temperaturområde Lagring IEC-60794-1-22-F1	-40°c til +70°c
Max Spannlängd	70 m
