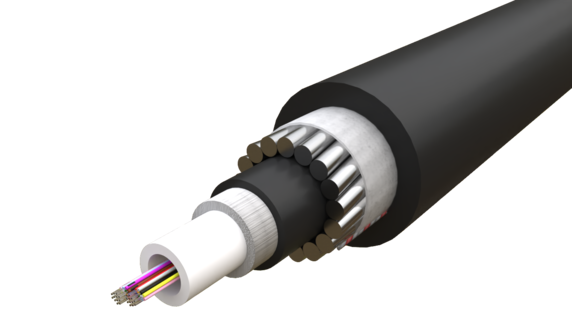

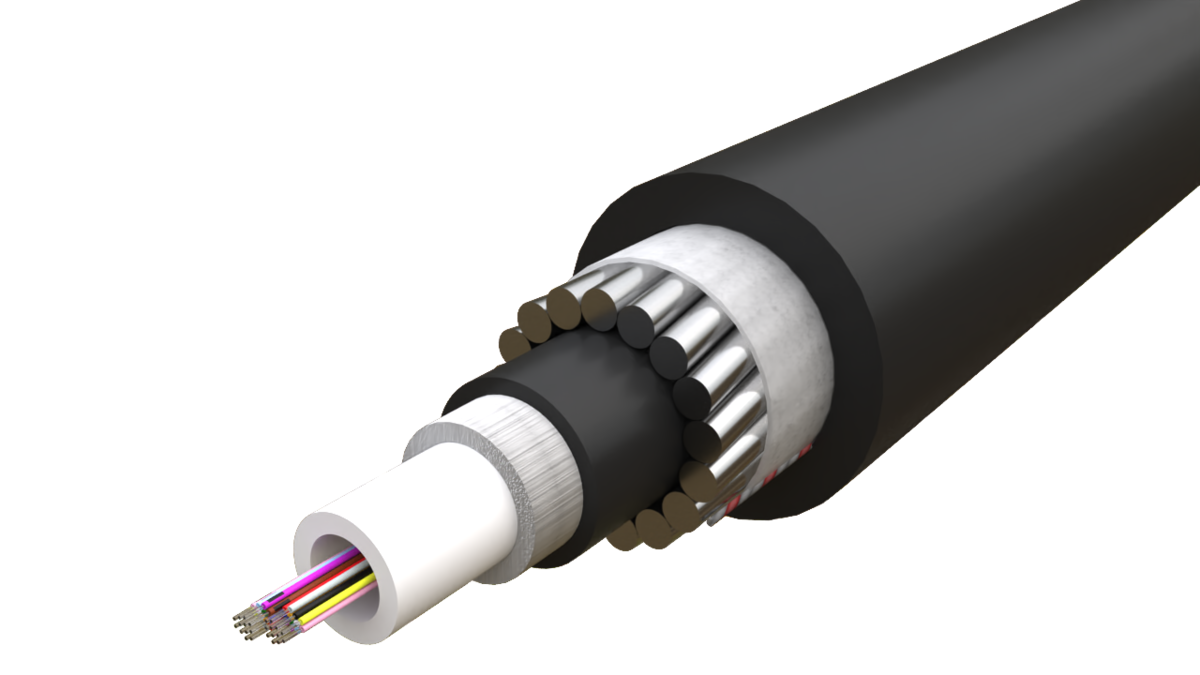

Fiberkabel SM 24xG657A1 UW-kabel CLT 4kN Ståltrådarmering D150m T4000m

Produkt-/E-nummer	87401024
Produkttyp	BWPI
Antal	1
Försäljningsenhet	Meter
ETIM-klass	EC000034

Produktspecifikationer

Fiberoptiska kablar anpassade för direkt nedgrävning i mark utan skyddande kanalisation eller för sjöförläggning. Kablarna är förstärkta med ståltrådsarmering och har två PE mantlar för att tåla hög tryckpåverkan.

Längd	1 000 mm
Höjd	11 mm
Bredd	11 mm
Vikt	199 g

Dokument

Produktblad

87401024-FDV.pdf

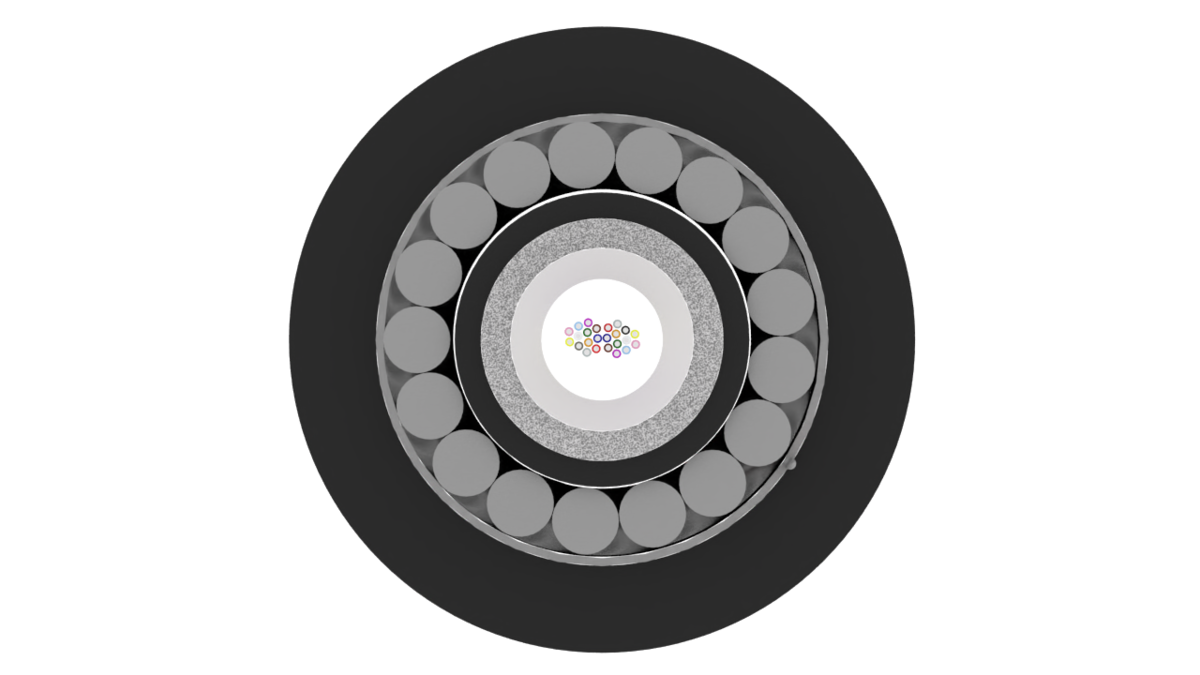

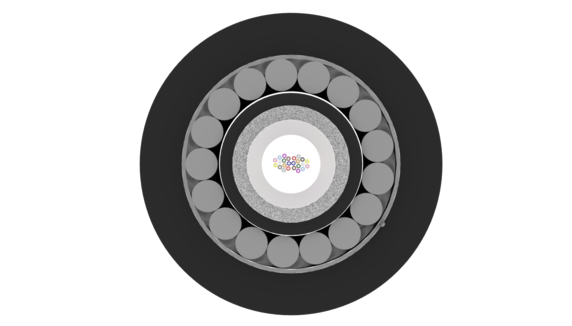

Fysiska Egenskaper

Antal Fiber	24
Kabelkonstruktion	Central Loose Tube (CLT)
Fibertyp	ITU-T G.657 A1
Fiber Per Tub	24
Färgschema - Fiber	EIA/TIA-598A
Tubstorlek	3 mm
Antal Tuber	1
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	HDPE (High Density Polyethene)
Dubbelmantlad	Ja
Yttermantelns Färg	Svart
Mantelns Nominella Tjocklek	1,4 mm
Antal Skaltrådar Under Manteln	1
Kabeldiameter	11 mm
Kabeldiameterns Tolerans	+/- 0.4 mm
Kabelns Nominella Vikt	199 kg/km

Mekaniska och Miljöegenskaper

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Nej
Dragtålighet (N) IEC-60794-1-21-E1	4 000 N
Trycktålighet - IEC- 60794-1-21-E3	4 000 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	30 Nm
Vridning IEC-60794-1-21-E7	±180º
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	20 x d
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	15 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m waterhead, 3m samples, 24 h
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70ºc, 24 h
Temperaturområde Installation IEC-60794-1-22-F1	-15°c till +50°c
Temperaturområde Drift IEC-60794-1-22-F1	-30°c till +70°c
Temperaturområde Lagring IEC-60794-1-22-F1	-30°c till +70°c
Max Installationsdjup	150 m

Varianter

Produkt-/E-nummer Produktnamn Antal Fiber Kabeldiameter Max Installationsdjup Jämför

Produkt-/E-nummer 87401012

Produktnamn Fiberkabel SM 12xG657A1 UW-kabel CLT 4kN Ståltrådarmering D150m T4000m

Antal Fiber 12

Kabeldiameter 11 mm

Max Installationsdjup 150 m

Produkt-/E-nummer 87401024

Produktnamn Fiberkabel SM 24xG657A1 UW-kabel CLT 4kN Ståltrådarmering D150m T4000m

Antal Fiber 24

Kabeldiameter 11 mm

Max Installationsdjup 150 m

Produkt-/E-nummer 87401025

Produktnamn Fiberkabel SM 24xG652D UW-kabel MLT 5kN Ståltrådarmering D200m T2100m

Antal Fiber 24

Kabeldiameter 13,8 mm

Max Installationsdjup 200 m

Produkt-/E-nummer 87401048

Produktnamn Fiberkabel SM 48xG652D UW-kabel MLT 5kN Ståltrådarmering D200m T2100m

Antal Fiber 48

Kabeldiameter 13,8 mm

Max Installationsdjup 200 m

Produkt-/E-nummer 87401096

Produktnamn Fiberkabel SM 96xG652D UW-kabel MLT 5kN Ståltrådarmering D140m T2100m

Antal Fiber 96

Kabeldiameter 16,3 mm

Max Installationsdjup 140 m

Produkt-/E-nummer 87401144

Produktnamn Fiberkabel SM 144xG652D UW-kabel MLT 5kN Ståltrådarmering D130m T4000m

Antal Fiber 144

Kabeldiameter 19,2 mm

Max Installationsdjup 130 m

Produkt-/E-nummer 87401192

Produktnamn Fiberkabel SM 192xG652D UW-kabel MLT 4kN Ståltrådarmering D100m T2000m

Antal Fiber 192

Kabeldiameter 19,6 mm

Max Installationsdjup 100 m

Produkt-/E-nummer 87401288

Produktnamn Fiberkabel SM 288xG652D UW-kabel MLT 7kN Ståltrådarmering D100m T2000m

Antal Fiber 288

Kabeldiameter 22,3 mm

Max Installationsdjup 100 m
