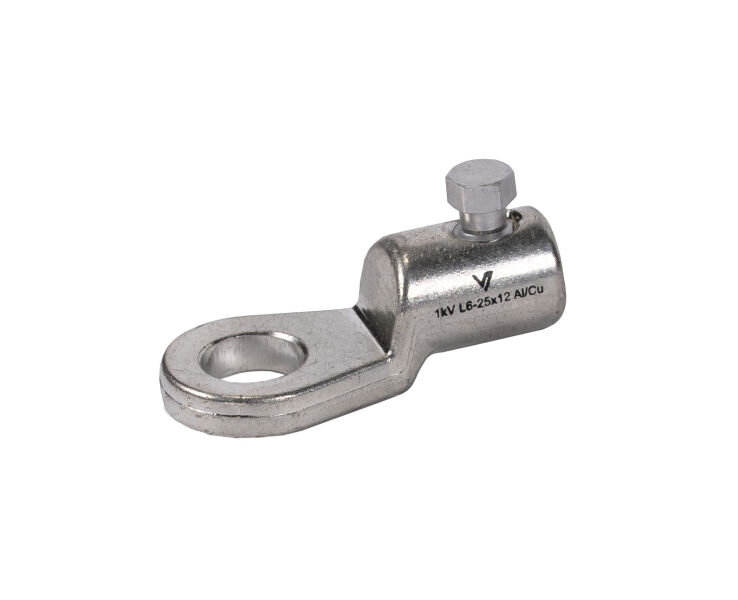

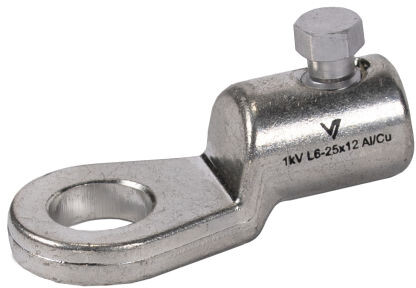

Skruvkabelsko 1kV 6-25x12

E-nummer 0812494 Kopiera
Produkttyp 1kV L6-25x12 Al/Cu Kopiera
Försäljningsenhet St Kopiera
ETIM-klass EC001054 Kopiera
  • Produktspecifikationer

    Melbyes mekaniska skruvkabelsko är tillverkad med hög kvalitet och precision enligt IEC-61238-1

    Melbyes mekaniska skruvkabelsko finns i två olika spänningsnivåer; 1kV och 1-36kV. Det möjliggör ett stort användningsområde, samtidigt som sortimentet har färre e-nummer.

    Den mekaniska skruvkabelskon är tillverkad av förtent aluminium, och har momentstyrda bultar som säkrar rätt moment varje gång den installeras. Alla bultar är sexkantsbult, se tabellen. Skruvkabelskon är tillverkad med tvärgående spår på insidan för bästa dragfastighet av ledaren. Då hylsan är förtent kan den användas till både aluminium och koppar.

    Melbyes mekaniska skruvkabelskor för 1kV är även testad för klass 5, mångtrådig kopparledare, se tabell.

    På koppar klass 5 mångtrådig måste handverktyg användas.

    Alla produkter är testade enligt; IEC-61238-1 | 2018-klass A.






  • Dokument

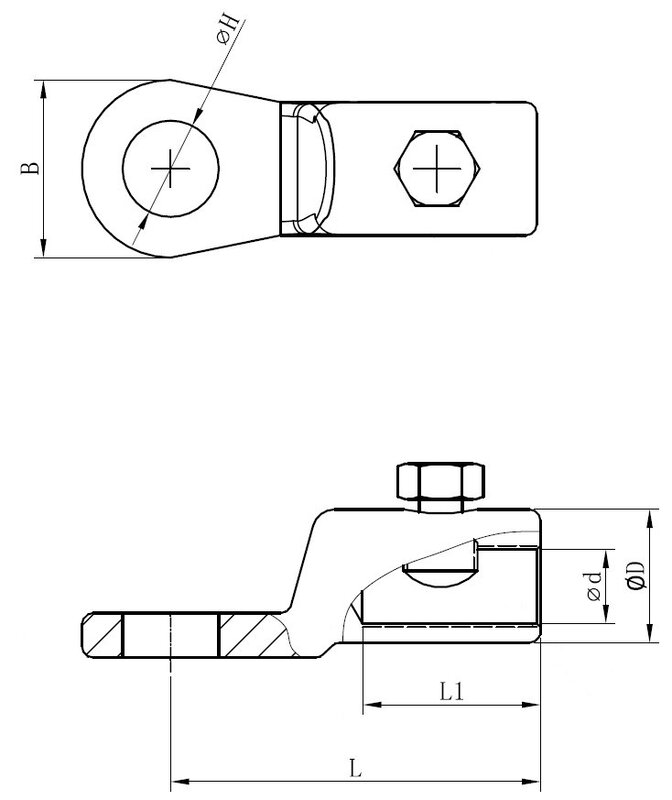

  • Tekniska Specifikationer
    Total Längd 41 mm Kopiera
    Utvändig Diameter 16 mm Kopiera
    Innerdiameter 9 mm Kopiera
    Material Fortinnet aluminium Kopiera
    Diameter Bulthål 13 mm Kopiera
    Antal Bultar 1 Kopiera
    Hylsstrolek 8 mm Kopiera
    Avmantling 19 mm Kopiera
    Kontaktytor 24 mm Kopiera
    Standard IEC-61238-1 | 2018-klasse A Kopiera
  • Kabelinformation
    Area Aluminium Flertrådig 6-25 mm² Kopiera
    Area Aluminium Flertrådig Sektor 16-25 mm² Kopiera
    Area Aluminium Solid 10-25 mm² Kopiera
    Area Aluminium Solid Sektor 16-25 mm² Kopiera
    Area Koppar Flertrådig 6-25 mm² Kopiera
    Area Koppar Flertrådig Sektor 16-25 mm² Kopiera
    Area Koppar Solid 6-25 mm² Kopiera
    Area Klass 5 6-25 mm² Kopiera
