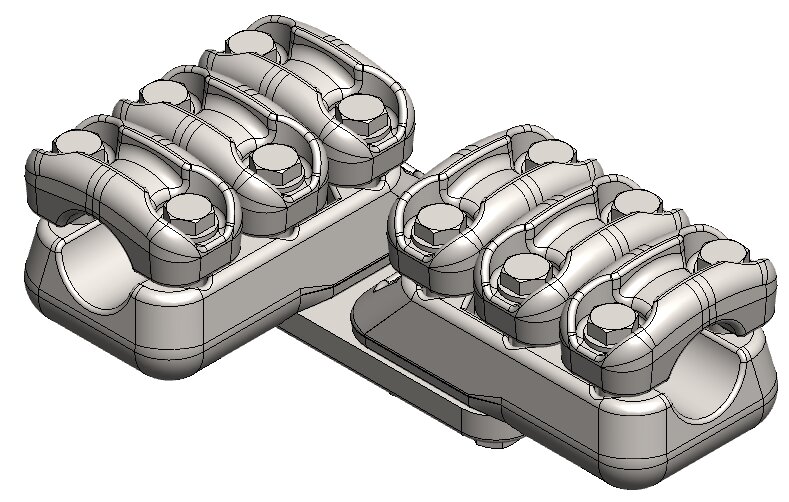

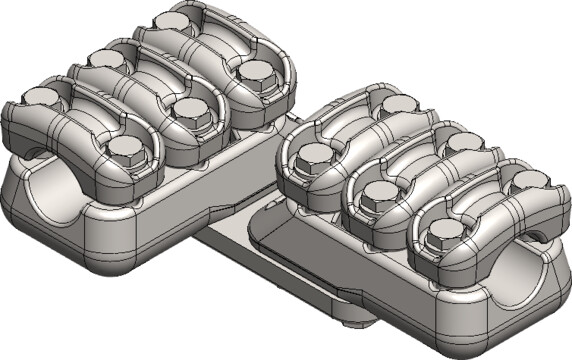

MFK T-klämma aluminium 3D+3d 37-47mm/37-47mm

E-nummer	110218
Produkttyp	MFK T 3D+3d
Försäljningsenhet	St
ETIM-klass

Jämför

Produktspecifikationer

MFK -klämmor

Korta leveranstider kan vara avgörande när det kommer till igångsättning och drift av stationsanläggningar. Speciellt vid reparationer och revisioner, men även vid montering av nya anlägg. Vi har därför påbörjat tillverkningen av speciella typer av multifunktionsklämmor (MFK -klämmor), som levereras på kort tid.

Kort leveranstid

Våra MFK -klämmor (även kallade stationsklämmor) har en standardleverans på två veckor, men leveranstiden kan förkortas mot en avgift.

Universella klämmor

Våra multifunktionella klämmor är universella och är uppbyggda av enkla element. Dessa element kan användas tillsammans med skenor för att bygga ihop flera olika varianter.

Terminalerna är konstruerade för spänningar upp till 245 kV. (Dessa kan också användas för högre spänningar i nödfall, men bör då eventuellt bytas ut senare om det finns risk för korona).

Elementen levereras i två storlekar: En typ för diameter 19-37 mm och en för diameter 37-47 mm. Dessa två typer kan åter kombineras. För Al / Cu -anslutningar används Konverteringsbleck (cupal bleck).

Mått

Vikt	5 140 g

Dokument

MS-10081.pdf	MS-10081.pdf
110218-FDV.pdf

Tekniska Specifikationer

Bolt dim stk/mm	m12
Vikt	5 140 g
Märkström In	1600 A
Max märkspänning Un	245 kV
Kortslutningsström kA 1s	63 kA

Ladda / spänningsdata

Verktygsstorlek	19 mm
Åtdragningsmoment	75 Nm

Specifikationer

Ledardiameter huvudledare	37-47 mm
Ledardiameter förgrening	37-47 mm
Håldiameter d	17-37 mm
Håldiameter D	37-47 mm
Antal omslag	3+3

Varianter

E-nummer Produktnamn Märkström In Kortslutningsström kA 1s Jämför

E-nummer 110201

Produktnamn MFK T-klämma aluminium 2d+2d 17-37mm/17-37mm

Märkström In 800 A

Kortslutningsström kA 1s 50 kA

E-nummer 110202

Produktnamn MFK T-klämma aluminium 2d+3d 17-37 mm

Märkström In 800 A

Kortslutningsström kA 1s 50 kA

E-nummer 110205

Produktnamn MFK T-klämma aluminium 3d+2D 17-37mm/37-47mm

Märkström In 1000 A

Kortslutningsström kA 1s 50 kA

E-nummer 110210

Produktnamn MFK T-klämma aluminium 3d+3d 17-37mm/17-17mm

Märkström In 1300 A

Kortslutningsström kA 1s 50 kA

E-nummer 110213

Produktnamn MFK T-klämma aluminium 3d+3D 17-37mm/37-47mm

Märkström In 1300 A

Kortslutningsström kA 1s 63 kA

E-nummer 110214

Produktnamn MFK T-klämma aluminium 2D+2d 37-47mm/17-37mm

Märkström In 800 A

Kortslutningsström kA 1s 50 kA

E-nummer 110215

Produktnamn MFK T-klämma aluminium 2D+2D 37-47mm/37-47mm

Märkström In 1000 A

Kortslutningsström kA 1s 50 kA

E-nummer 110216

Produktnamn MFK T-klämma aluminium 3d+2D 17-37mm/37-47mm

Märkström In 1000 A

Kortslutningsström kA 1s 50 kA

E-nummer 110217

Produktnamn MFK T-klämma aluminium 3D+3d 37-47mm/17-37mm

Märkström In 1300 A

Kortslutningsström kA 1s 63 kA

E-nummer 110218

Produktnamn MFK T-klämma aluminium 3D+3d 37-47mm/37-47mm

Märkström In 1600 A

Kortslutningsström kA 1s 63 kA
