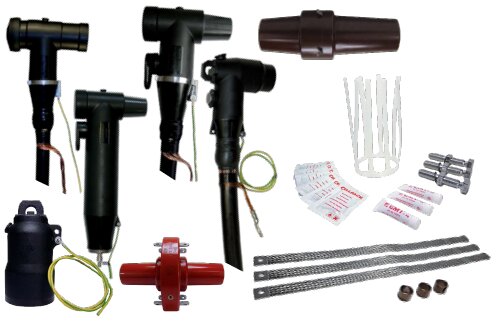

Anslutningsdon

Anslutningsdon 250A 12-24kV 16-95mm2 3L Vinklad, inklusive partskärmning

12-24 kV typ CWS och CGS Användning:CWS och CGS Isolerat anslutningsdon är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt. 12-24 kV för inom- och utomhusmiljö.Passar för typ A hankontakt.För både koppar-och aluminiumledare Beskrivning:Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi.Anslutningsdonets isolering består av yttre halvledande EPDM som ger skydd mot utsatta elektriska delar.Kabelmantel test kan utföras under spänning.Lämplig för ett stort area spann på grund av inkluderad skruv kabelskor.Med kapacitiv mätpunkt.Obegränsad hållbarhet. Satsen innehåller: - 3 stk Anslutningsdon - Silikon fältstyrningselement - Jordningssats - Monteringstillbehör - Skruv kabelskor - Montasjeveiledning Är kompatibelt med EN 50180 och EN 50181. Testad enligt CENELEC HD 629.1 (DIN VDE 0278, part 629-1). Inklusive partskärmningssats. Min. PEX-Ø mm 14,7 Area 12kV 50 - 95 Area 24kV 16 - 95

Parallellkoppling 36kV Set som innehåller 3 stk

Kopplingselementet CKS är lämpligt för att ansluta två T-formade anslutningsdon CTS upp till 36 kV. Den kan användas för 630 A och 1250 A. Set med 3 separerbara kopplingsdon. Säker och lätt att hantera, Individuellt testad. Inomhus.

Skarvplugg för anslutningsdon 250A Anslutning, 3 st/fp.

Skarvplugg för standard anslutningsdon kona typ A = 250A.

Isolerplugg för anslutningsdon 250A Anslutning, 3 st/fp.

Isolerande plugg för anslutning till spänningsförande kona typ A = 250A.

Isolerplugg för anslutningsdon 630A Anslutning, 3 st/fp.

Isolerande plugg för anslutning till spänningsförande kona typ A = 630 A.

Tillbehörskit för återinstallation av anslutningsdon typ CTS

Tillbehör för skarvar, avslut och beröringssäkra anslutningsdon. Innehåller 3 stk kontaktstift med skruvskalle som går av vid rätt moment, tillbehör för montering samt instruktion.

Mastik DM1 300x25x3 set med 3 stk

Mastikband som änvänds för tätning i skarvar och avslut. Levereras set om 3st band.

Fyllnadsband FB1 300x25x2 set med 2 stk

Tillbehör för skarvar, avslut och beröringssäkra anslutningsdon.

Jordningskit 12kV 120-240mm², 24kV 70-150mm², 36kV 120mm²

Anslutningsdon - Vinklade 630A inklusive partskärmning

CTSP Isolerat anslutningsdon är avsedd för 3-ledare PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt. 12-24-36 kV för inom- och utomhusmiljö.Passar för typ C hankontakt.För både koppar- och aluminiumledare.Beskrivning:Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi.Det yttre halvledande skiktet av EPDM ger skydd mot elektriska delar.Kabelmantel test kan utföras under spänningLämplig för ett stort area spann på grund av inkluderad skruv kabelskorMed kapacitiv mätpunktObegränsad hållbarhetInklusiva 2 meter partskärmning Satsen innehåller:-3 stk Anslutningsdon-Silikon fältstyrningselement-Jordningssats-Monteringstillbehör-Skruv kabelskor-Montasjeveiledning-Grentätning-Kopparband-Förlängningsslang till faserna

Anslutningsdon - Parallellanslutning 630A

Användning:CTKS Isolerat anslutningsdon är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt. 12-24-36 kV inom- och utomhusmiljö.Passar med CTS 630A anslutningsdon.För båda koppar-och aluminiumledareBeskrivning:Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi.Anslutningsdonets isolering består av yttre halvledande EPDM som ger skydd mot utsatta elektriska delarKabelmantel test kan utföras under spänningLämplig för ett stort area spann på grund av inkluderad skruv kabelskorMed kapacitiv mätpunktObegränsad hållbarhetSka anslutningsdonet användas i kombination med avledare måste man andvända parallellanslutningsdonet för 24/36 kV.Satsen innehåller:-3 stk Parallell anslutningsdon-Silikon fältstyrningselement-Jordningssats-Monteringstillbehör-Skruv kabelskor-MontasjeveiledningTestad enligt CENELEC HD 629.1 (DIN VDE 0278, part 629-1)

Anslutningsdon - Parallellanslutning 630A inklusive partskärmning

Användning: CTKSP Isolerat anslutningsdon är avsedd för 3-ledare PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt. 12-24-36 kV för inom- och utomhusmiljö. Passar med CTS 630A anslutningsdon. För både koppar-och aluminiumledare Beskrivning: Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi. Det yttre halvledande skiktet av EPDM ger skydd mot elektriska delar. Kabelmantel test kan utföras under spänning Lämplig för ett stort area spann på grund av inkluderad skruv kabelskor Med kapacitiv mätpunkt Obegränsad hållbarhet Inklusiva 2 meter partskärmning Ska anslutningsdonet användas i kombination med avledare måste man andvända parallellanslutningsdonet för 24/36 kV. Satsen innehåller: -3 stk Parallell anslutningsdon -Silikon fältstyrningselement -Jordningssats -Monteringstillbehör -Skruv kabelskor -Montasjeveiledning -Grentätning -Kopparband -Förlängningsslang till faserna

Anslutningsdon - Vinklade 630A/1250A

Användning:CTS Isolerat anslutningsdon är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt. 12-24-36 kV för inom- och utomhusmiljö.Passar för typ C hankontakt.För både koppar- och aluminiumledare.Beskrivning:Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi.Anslutningsdonets isolering består av yttre halvledande EPDM som ger skydd mot utsatta elektriska delarKabelmantel test kan utföras under spänningLämplig för ett stort area spann på grund av inkluderad skruv kabelskorMed kapacitiv mätpunktObegränsad hållbarhetSatsen innehåller:-3 stk Anslutningsdon-Silikon fältstyrningselement-Jordningssats-Monteringstillbehör-Skruv kabelskor-Montageanvisning

Anslutningsdon - Rak och vinklade 250A

CWS och CGS Isolerat anslutningsdon är avsedd för PEX- och övriga plastisolerade kablar med strippbart eller fastsittande yttre ledande skikt. 12-24 kV för inom- och utomhusmiljö.Passar för typ A hankontakt.För både koppar- och aluminiumledare. Beskrivning:Fältstyrningen sker med hjälp av påskjutningsbara fältstyrningselement av silikongummi.Anslutningsdonets isolering består av yttre halvledande EPDM som ger skydd mot utsatta elektriska delar.Kabelmantel test kan utföras under spänning.Lämplig för ett stort area spann på grund av inkluderad skruv kabelskor.Med kapacitiv mätpunkt.Obegränsad hållbarhet. Satsen innehåller: - 3 stk Anslutningsdon - Silikon fältstyrningselement - Jordningssats - Monteringstillbehör - Skruv kabelskor - Montasjeveiledning Är kompatibelt med EN 50180 och EN 50181. Testad enligt CENELEC HD 629.1 (DIN VDE 0278, part 629-1).

Ventilavledare 12-36kV

För användning utomhus eller inomhus i el-distributionsnät för skydd av anläggningsdelar. Val av avledare skall göras utifrån anläggningsdelars skyddsnivå. Ansluts parallellt med CTS 630A Kan också användas i kombination med CTKS 24/36 kV

Partskärmningssats PSSM

För partskärmning av ledare för 3-ledar kablar med gemensam skärm. Används t.ex för att ta med skärmen upp till anslutning vid lång mantel uppskalning. Finns i längderna 800 mm, 1200 mm, 2000 mm och 3000 mm. Area upp till 95 mm² används i kopparstrumpa med skärmarea 25 mm². Area över 95 mm² används i kopparstrumpa med skärmarea 35 mm².
