Mellanfäste ADSS 15.51-16.80mm 180m spann. Spiral ink kause

Produkt-/E-nummer	87117007
Produkttyp	AWSFO-15,51/16,80
Antal	1
Försäljningsenhet	St
ETIM-klass	EC011590

Jämför

Produktspecifikationer

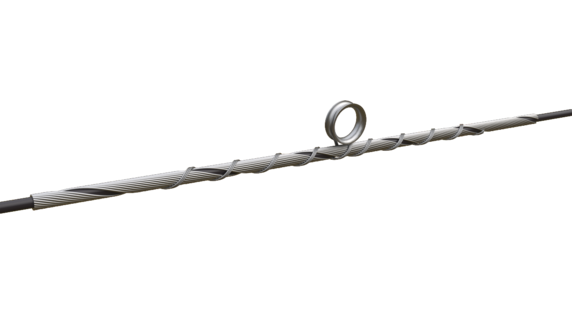

Mellanfäste innehållande spiral, skyddsspiral och kaus för upphängning av ADSS kabel med max 200 m spann längder. Spiralen består av ett antal vridna kardeler av galvaniserat stål. Öglan på fästet skyddas från slitage med hjälp av en kaus.

Mått

Längd	1 200 mm
Höjd	40 mm
Bredd	130 mm
Vikt	821 g

Dokument

Produktblad

87117007-FDV.pdf

Monteringsanvisning

AWSFO_monteringsanvisning_Mellomfeste.pdf

Tekniska Specifikationer - Upphängning

För kabeltyp	ADSS
Typ	suspension spiral
För kabeldiameter	15.51-16.80mm
Färgmarkering spiral	Grön
Färgmarkering skyddsspiral	Grön
Längd Avspänningsspiral	1 000 mm
Avspänningsspiral material	Galvat stål
Med skyddsspiral	Ja
Skyddsspiral material	Galvat stål
Skydsspiral längd	1 200 mm
Kardeldiameter spiral	3,26 mm
Antal kardeler spiral	3
Kardeldiameter skyddsspiral	3,45 mm
Antal kardeler skyddsspiral	14
Inklusive kaus	Ja
Max spannlängd	200 m

Varianter

Produkt-/E-nummer Produktnamn För kabeldiameter Jämför

Produkt-/E-nummer 87117002

Produktnamn Mellanfäste ADSS 10.83-11.69mm 180m spann. Spiral ink kause

För kabeldiameter 10.83-11.69mm

Produkt-/E-nummer 87117004

Produktnamn Mellanfäste ADSS 12.51-13.26mm 180m spann. Spiral ink kause

För kabeldiameter 12.51-13.26mm

Produkt-/E-nummer 87117005

Produktnamn Mellanfäste ADSS 13.27-14.50mm 180m spann. Spiral ink kause

För kabeldiameter 13.27-14.50mm

Produkt-/E-nummer 87117006

Produktnamn Mellanfäste ADSS 14.51-15.50mm 180m spann. Spiral ink kause

För kabeldiameter 14.51-15.50mm

Produkt-/E-nummer 87117007

Produktnamn Mellanfäste ADSS 15.51-16.80mm 180m spann. Spiral ink kause

För kabeldiameter 15.51-16.80mm

Produkt-/E-nummer 87117008

Produktnamn Mellanfäste ADSS 16.81-17.80mm 180m spann. Spiral ink kause

För kabeldiameter 16.81-17.80mm

Produkt-/E-nummer 87117009

Produktnamn Mellanfäste ADSS 17.81-18.50mm 180m spann. Spiral ink kause

För kabeldiameter 17.81-18.50mm

Produkt-/E-nummer 87117010

Produktnamn Mellanfäste ADSS 18.51-20.00mm 180m spann. Spiral ink kause

För kabeldiameter 18.51-20.00mm

Produkt-/E-nummer 87117011

Produktnamn Mellanfäste ADSS 20.01-21.45mm 180m spann. Spiral ink kause

För kabeldiameter 20.01-21.45mm

Produkt-/E-nummer 87117012

Produktnamn Mellanfäste ADSS 21.46-22.90mm 180m spann. Spiral ink kause

För kabeldiameter 21.46-22.90mm
