Mikrokabel SM 12xG657A1 MLT Svart HDPE YD 5.7mm S12-EIA/TIA T4000m

Produkt-/E-nummer	4976707
Produkttyp	GRHLDV 12XG657A1
Försäljningsenhet	Meter
ETIM-klass	EC000034

Jämför

Produktspecifikationer

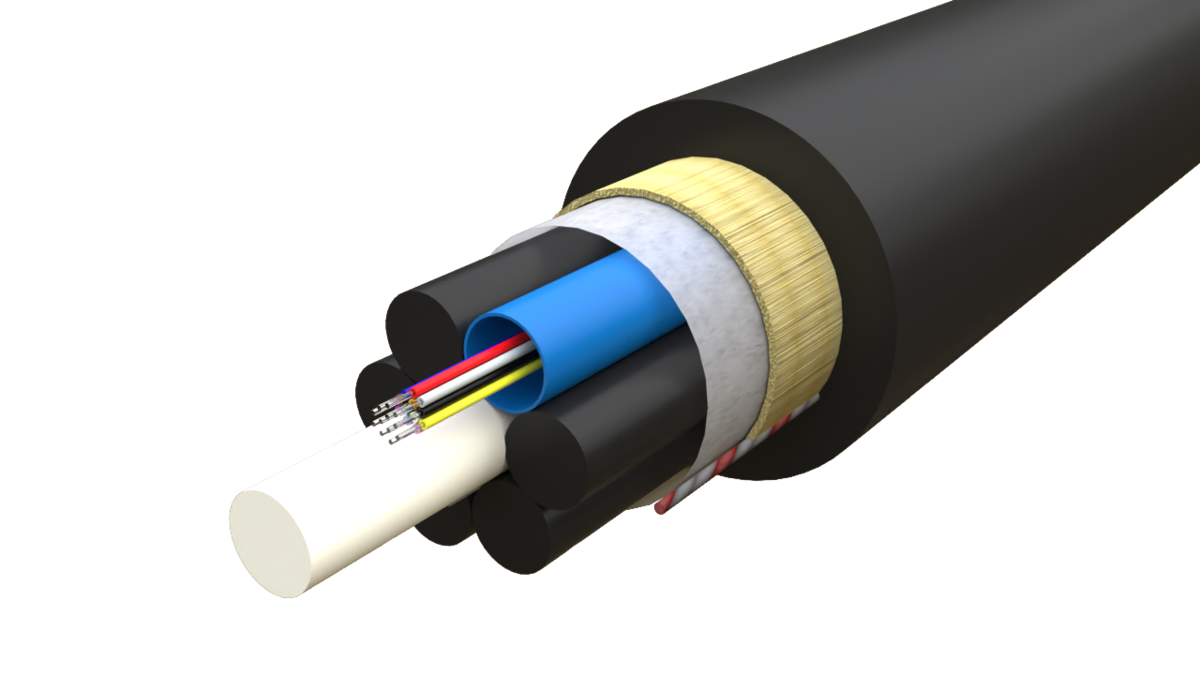

Fiberkablar speciellt anpassade för installation i mikrorör med blåsteknik (jetting). Kabelparametrar som kabeldiameter, styvhet och mantelfriktion är optimerade för bästa installationsprestanda. Konstruktionen är baserad på en MLT (Multi Loose Tube) design med SZ-lindning runt en central dragavlastare av glasfiberarmerad plast (FRP) som underlättar vid midspan installation.

Den förväntade livslängden vid normal användning överstiger 30 år.

Mått

Längd	1 000 mm
Höjd	5,7 mm
Bredd	5,7 mm
Vikt	30 g

Dokument

Produktblad

4976707-SV-FDV.pdf

4976707-translated-EN-FDV.pdf

Övriga dokument

SDS-Fyll i fiberkabel

Fysiska Egenskaper

Antal Fiber	12
Kabelkonstruktion	Multi Loose Tube (MLT)
Fibertyp	ITU-T G.657 A1
Fiber Per Tub	12
Färgschema - Fiber	S12 & EIA/TIA-598A
Tubstorlek	1,55 mm
Centrumelement	FRP
Antal Tuber	1 + 5 fillers
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	HDPE (High Density Polyethene)
Yttermantelns Färg	Svart
Mantelns Nominella Tjocklek	0,5 mm
Antal Skaltrådar Under Manteln	1
Kabeldiameter	5,7 mm
Kabeldiameterns Tolerans	+/- 0.4 mm
Kabelns Nominella Vikt	30 kg/km

Mekaniska och Miljöegenskaper

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Ja
Dragtålighet (N) IEC-60794-1-21-E1	800 N
Trycktålighet - IEC- 60794-1-21-E3	500 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	50
Vridning IEC-60794-1-21-E7	± 180°
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	20 x d
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	10 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs.
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70°C, 24 h
Temperaturområde Installation IEC-60794-1-22-F1	-15°c till +50°c
Temperaturområde Drift IEC-60794-1-22-F1	-40°c til +70°c
Temperaturområde Lagring IEC-60794-1-22-F1	-40°c til +70°c

Varianter

Produkt-/E-nummer Produktnamn Antal Fiber Kabeldiameter Färgschema - Fiber Jämför

Produkt-/E-nummer 4973277

Produktnamn Mikrokabel SM 48xG652D MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber

Kabeldiameter mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4965947

Produktnamn Mikrokabel SM 12xG652D MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 12

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976707

Produktnamn Mikrokabel SM 12xG657A1 MLT Svart HDPE YD 5.7mm S12-EIA/TIA T4000m

Antal Fiber 12

Kabeldiameter 5,7 mm

Färgschema - Fiber S12 & EIA/TIA-598A

Produkt-/E-nummer 4965957

Produktnamn Mikrokabel SM 24xG652D MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 24

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966687

Produktnamn Mikrokabel SM 24xG657A1 MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 24

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976717

Produktnamn Mikrokabel SM 24xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber 24

Kabeldiameter 5,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4966697

Produktnamn Mikrokabel SM 48xG657A1 MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 48

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976727

Produktnamn Mikrokabel SM 48xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber 48

Kabeldiameter 5,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4966777

Produktnamn Mikrokabel SM 72xG657A1 MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 72

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976737

Produktnamn Mikrokabel SM 72xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber 72

Kabeldiameter 5,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4966787

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.6mm EIA/TIA T4000m

Antal Fiber 96

Kabeldiameter 6,5 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976747

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.6mm S12 T4000m

Antal Fiber 96

Kabeldiameter 6,5 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4968884

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.0mm EIA/TIA T4000m

Antal Fiber 96

Kabeldiameter 6 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4968894

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.0mm S12 T4000m

Antal Fiber 96

Kabeldiameter 6 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4976757

Produktnamn Mikrokabel SM 144xG657A1 MLT Svart PA YD 6.7mm S12 T4000m

Antal Fiber 144

Kabeldiameter 6,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4999284

Produktnamn Mikrokabel SM 144xG657A1 MLT Svart PA YD 6.7mm EIA/TIA T4000m

Antal Fiber 144

Kabeldiameter 6,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976767

Produktnamn Mikrokabel SM 192xG657A1 MLT Svart PA YD 8.0mm S12 T4000m

Antal Fiber 192

Kabeldiameter 8 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4999294

Produktnamn Mikrokabel SM 192xG657A1 MLT Svart PA YD 8.0mm EIA/TIA T4000m

Antal Fiber 192

Kabeldiameter 8 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966887

Produktnamn Mikrokabel SM 288xG657A1 MLT Svart HDPE YD 10.2mm EIA/TIA T2000m

Antal Fiber 288

Kabeldiameter 10,2 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966397

Produktnamn Mikrokabel SM 432xG652D MLT Svart HDPE YD 12.5mm EIA/TIA T2000m

Antal Fiber 432

Kabeldiameter 12,5 mm

Färgschema - Fiber EIA/TIA-598A
