Mikrokabel SM 72xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Produkt-/E-nummer	4976737
Produkttyp	GRHLDV 72XG657A1
Försäljningsenhet	Meter
ETIM-klass	EC000034

Jämför

Produktspecifikationer

Fiberoptisk kabel för utomhusförläggning i kanalisation, lämplig att använda i ortssammanbindande- och områdesnätet. Kabeln är speciellt konstruerad för inblåsning (jetting) i mikrorör.

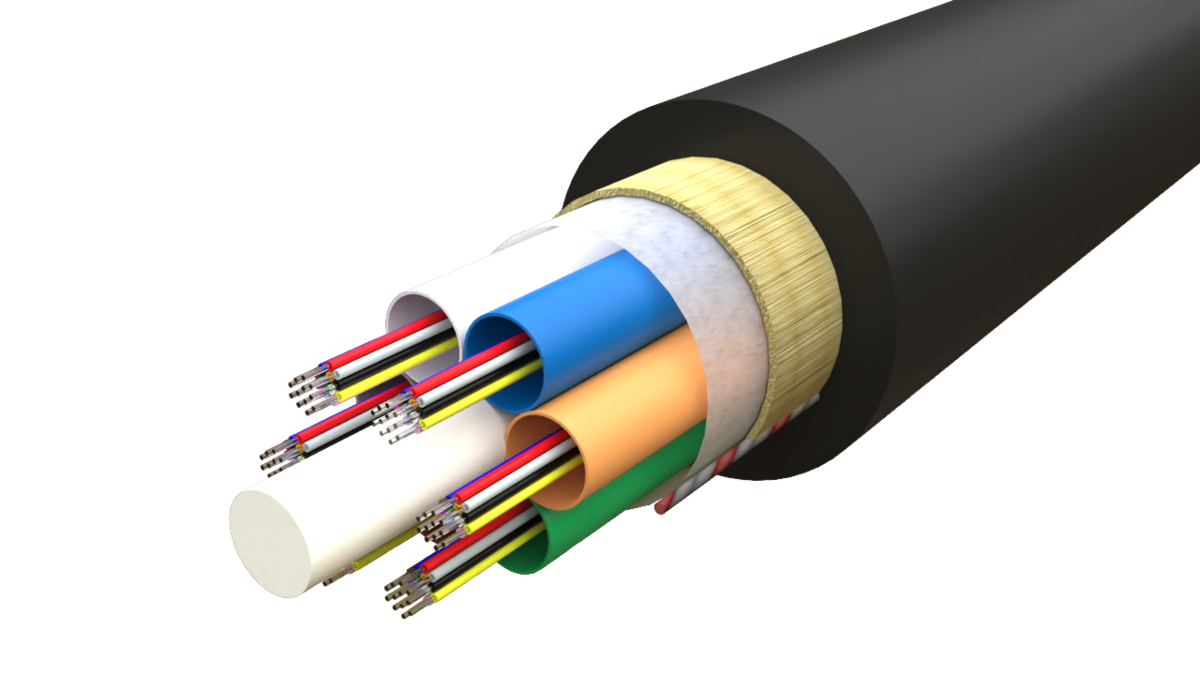

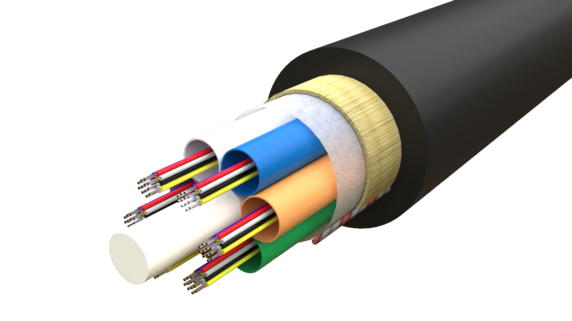

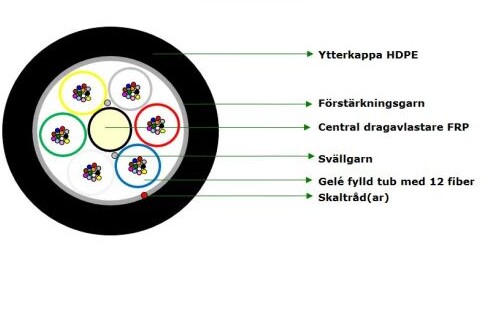

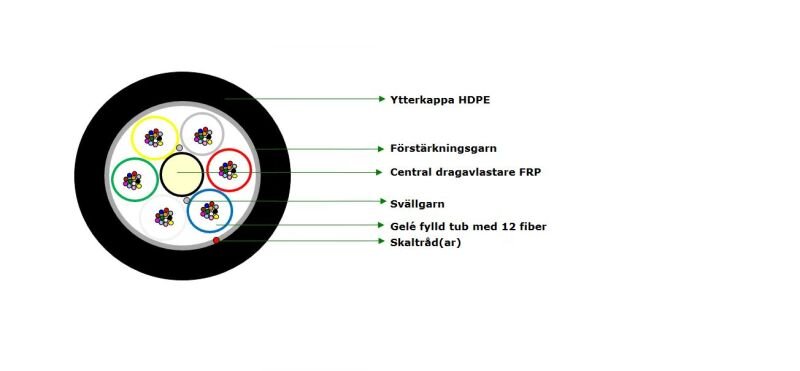

Kabeln innehåller 250µm primärskyddade fibrer som ligger i tuber av polyester (PBT) med optofyllmedel. Dessa tuber är lindade med SZ teknik runt en central dragavlastare av glasfiberarmerad plast (FRP). Denna konstruktionen kallas för MLT (Multi Loose Tube). SZ tekniken gör det möjligt att göra ett så kallat "midspan" på kabeln.

Kabeln är UV-beständig, längsvattentät och har en lågfriktionsmantel av svart halogenfri HDPE som enkelt skalas med hjälp av uppskalningsband. Tack vare kabelns styvhet kan den även användas för indragning och/eller inblåsning i traditionell optokanalisation.

Mekaniska tester enligt IEC 60794-1-2.

Den förväntade livslängden vid normal användning överstiger 30 år.
Dokument

Produktblad

4976737-FDV.pdf

Övriga dokument

SDS-Fyll i fiberkabel

Fysiska Egenskaper

Antal Fiber	72
Kabelkonstruktion	Multi Loose Tube (MLT)
Fibertyp	ITU-T G.657 A1
Fiber Per Tub	12
Färgschema - Fiber	EIA/TIA-598A
Tubstorlek	1,55 mm
Centrumelement	FRP
Antal Tuber	6
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	HDPE (High Density Polyethene)
Yttermantelns Färg	Svart
Mantelns Nominella Tjocklek	0,5 mm
Antal Skaltrådar Under Manteln	1
Kabeldiameter	5,7 mm
Kabeldiameterns Tolerans	+/- 0.4 mm
Kabelns Nominella Vikt	30 kg/km

Mekaniska och Miljöegenskaper

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Ja
Dragtålighet (N) IEC-60794-1-21-E1	800 N
Trycktålighet - IEC- 60794-1-21-E3	500 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	50
Vridning IEC-60794-1-21-E7	± 180°
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	20 x d
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	10 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs.
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70°C, 24 h
Temperaturområde Installation IEC-60794-1-22-F1	-15°c till +50°c
Temperaturområde Drift IEC-60794-1-22-F1	-40°c til +70°c
Temperaturområde Lagring IEC-60794-1-22-F1	-40°c til +70°c

Varianter

Produkt-/E-nummer Produktnamn Antal Fiber Kabeldiameter Färgschema - Fiber Jämför

Produkt-/E-nummer 4973277

Produktnamn Mikrokabel SM 48xG652D MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber

Kabeldiameter mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4965947

Produktnamn Mikrokabel SM 12xG652D MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 12

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976707

Produktnamn Mikrokabel SM 12xG657A1 MLT Svart HDPE YD 5.7mm S12-EIA/TIA T4000m

Antal Fiber 12

Kabeldiameter 5,7 mm

Färgschema - Fiber S12 & EIA/TIA-598A

Produkt-/E-nummer 4965957

Produktnamn Mikrokabel SM 24xG652D MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 24

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966687

Produktnamn Mikrokabel SM 24xG657A1 MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 24

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976717

Produktnamn Mikrokabel SM 24xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber 24

Kabeldiameter 5,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4966697

Produktnamn Mikrokabel SM 48xG657A1 MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 48

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976727

Produktnamn Mikrokabel SM 48xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber 48

Kabeldiameter 5,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4966777

Produktnamn Mikrokabel SM 72xG657A1 MLT Svart HDPE YD 5.7mm EIA/TIA T4000m

Antal Fiber 72

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976737

Produktnamn Mikrokabel SM 72xG657A1 MLT Svart HDPE YD 5.7mm S12 T4000m

Antal Fiber 72

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966787

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.6mm EIA/TIA T4000m

Antal Fiber 96

Kabeldiameter 6,5 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976747

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.6mm S12 T4000m

Antal Fiber 96

Kabeldiameter 6,5 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4968884

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.0mm EIA/TIA T4000m

Antal Fiber 96

Kabeldiameter 6 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4968894

Produktnamn Mikrokabel SM 96xG657A1 MLT Svart HDPE YD 6.0mm S12 T4000m

Antal Fiber 96

Kabeldiameter 6 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4976757

Produktnamn Mikrokabel SM 144xG657A1 MLT Svart PA YD 6.7mm S12 T4000m

Antal Fiber 144

Kabeldiameter 6,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4999284

Produktnamn Mikrokabel SM 144xG657A1 MLT Svart PA YD 6.7mm EIA/TIA T4000m

Antal Fiber 144

Kabeldiameter 6,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4976767

Produktnamn Mikrokabel SM 192xG657A1 MLT Svart PA YD 8.0mm S12 T4000m

Antal Fiber 192

Kabeldiameter 8 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4999294

Produktnamn Mikrokabel SM 192xG657A1 MLT Svart PA YD 8.0mm EIA/TIA T4000m

Antal Fiber 192

Kabeldiameter 8 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966887

Produktnamn Mikrokabel SM 288xG657A1 MLT Svart HDPE YD 10.2mm EIA/TIA T2000m

Antal Fiber 288

Kabeldiameter 10,2 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4966397

Produktnamn Mikrokabel SM 432xG652D MLT Svart HDPE YD 12.5mm EIA/TIA T2000m

Antal Fiber 432

Kabeldiameter 12,5 mm

Färgschema - Fiber EIA/TIA-598A
