Fiberkabel ADSS SM 192xG652D 150m spann MLT Svart HDPE YD 21.8mm T4000

E-nummer 4965297 Kopiera
Produkttyp GRHSLLDV 192XG652D Kopiera
Antal 1 Kopiera
Försäljningsenhet Meter Kopiera
ETIM-klass EC000034 Kopiera

Affärsområde

ADSS MLT 150m spann
Fiber
  • Produktspecifikationer

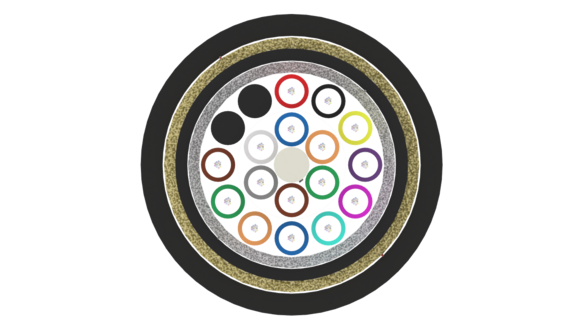

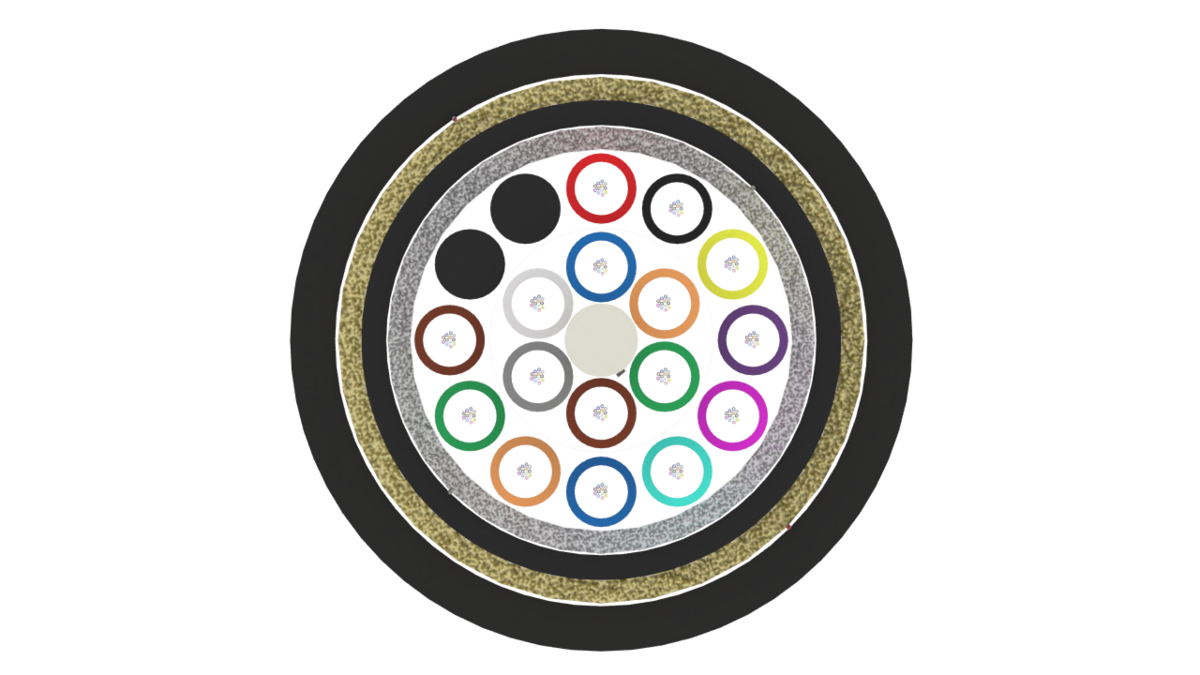

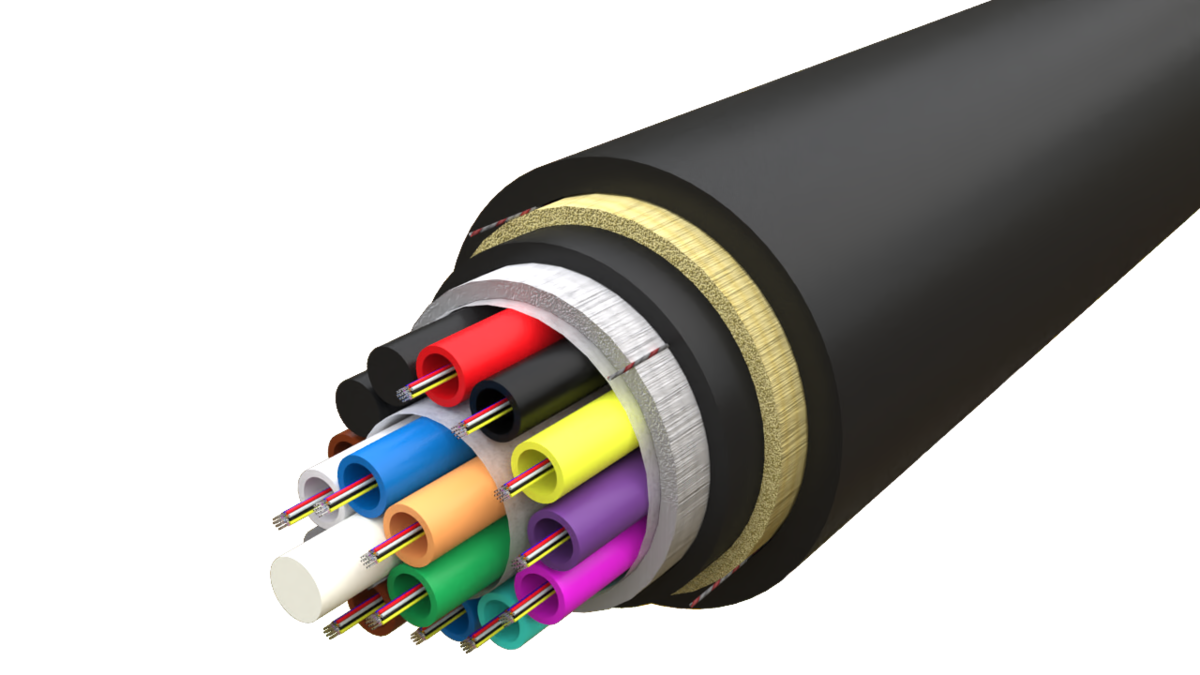

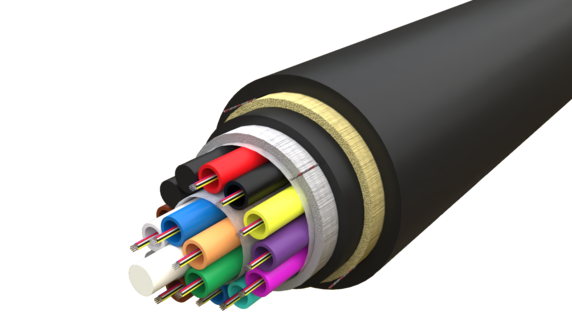

    ADSS (All-Dielectric Self-Supporting) är en fiberoptisk kabeltyp avsedd för installation i luft mellan stolpar. Kabeln är konstruerad för max 150m spann längder (avstånd mellan stolparna) under förhållanden enligt NESC heavy. Kabeln innehåller 250µm primärskyddade fibrer som ligger i tuber av polyester (PBT) med optofyllmedel. Dessa tuber är lindade med SZ teknik runt en central dragavlastare av glasfiberarmerad plast (FRP). Denna konstruktionen kallas för MLT (Multi Loose Tube). SZ tekniken gör det möjligt att göra ett så kallat "midspan" på kabeln. Kabeln är UV-beständig, längsvattentät och är extra förstärkt med aramidgarn för högre draghållfasthet samt har dubbla mantlar av svart halogenfri HDPE som enkelt skalas med hjälp av uppskalningsband. Mekaniska tester enligt IEC 60794-1-2. Den förväntade livslängden vid normal användning överstiger 30 år.
  • Mått
    Längd 1 000 mm Kopiera
    Höjd 21,8 mm Kopiera
    Bredd 21,8 mm Kopiera
    Vikt 325 g Kopiera
  • Dokument
  • Optiska Egenskaper
    Antal Fiber 192 Kopiera
    Kabelkonstruktion Multi Loose Tube (MLT) Kopiera
    Fibertyp ITU-T G.652 D Kopiera
    Fiber Per Tub 12 Kopiera
    Färgschema - Fiber EIA/TIA-598A Kopiera
    Tubstorlek 2,8 mm Kopiera
    Centrumelement FRP Kopiera
    Antal Tuber 18 Kopiera
    Färgschema - Tuber EIA/TIA-598A Kopiera
    Yttermanelns Material HDPE (High Density Polyethene) Kopiera
    Dubbelmantlad Ja Kopiera
    Yttermantelns Färg Svart Kopiera
    Mantelns Nominella Tjocklek 1,8 mm Kopiera
    Antal Skaltrådar Under Manteln 4 Kopiera
    Kabeldiameter 21,8 mm Kopiera
    Kabeldiameterns Tolerans ± 0.5 Kopiera
    Kabelns Nominella Vikt 325 kg/km Kopiera
  • Mekaniska och Miljöegenskaper
    Generic_Halogen_Free Ja Kopiera
    UV-beständig Ja Kopiera
    Metallfri Ja Kopiera
    Dragtålighet (N) IEC-60794-1-21-E1 20 000 N Kopiera
    Trycktålighet - IEC- 60794-1-21-E3 3 000 N/10cm Kopiera
    Slagtålighet (Nm) IEC-60794-1-21-E4 50 N @ 0.5 m Kopiera
    Vridning IEC-60794-1-21-E7 ±180º Kopiera
    Minsta Böjradie Vid Installation IEC-60794-1-21-E11 20XD Kopiera
    Minsta Böjradie Vid Drift IEC-60794-1-21-E11 15XD Kopiera
    Penetrationstest - Vatten IEC-60794-1-22-F5 1m head, 3m samples, 24 hrs Kopiera
    Dropptest - Vatten IEC-60794-1-21-E14 30 cm, 70ºC, 24 hr Kopiera
    Temperaturomeråde Installation IEC-60794-1-22-F1 -10°C til +50°C Kopiera
    Temperaturomeråde Drift IEC-60794-1-22-F1 -30°C til +60°C Kopiera
    Temperaturomeråde Lagring IEC-60794-1-22-F1 -40°C til +70°C Kopiera
    Max Spannlängd 150 m Kopiera
