Fiberkabel ADSS SM 48xG652D 150m spann MLT Svart HDPE YD 15.7mm T4000m
E-nummer | 4965267 | |
---|---|---|
Produkttyp | GRHSLLDV 48XG652D | |
Antal | 1 | |
Försäljningsenhet | Meter | |
ETIM-klass | EC000034 |
Affärsområde
ADSS MLT 150m spann
Fiber
Fiber
-
Produktspecifikationer

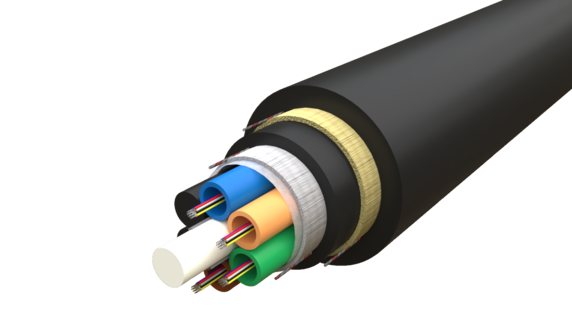

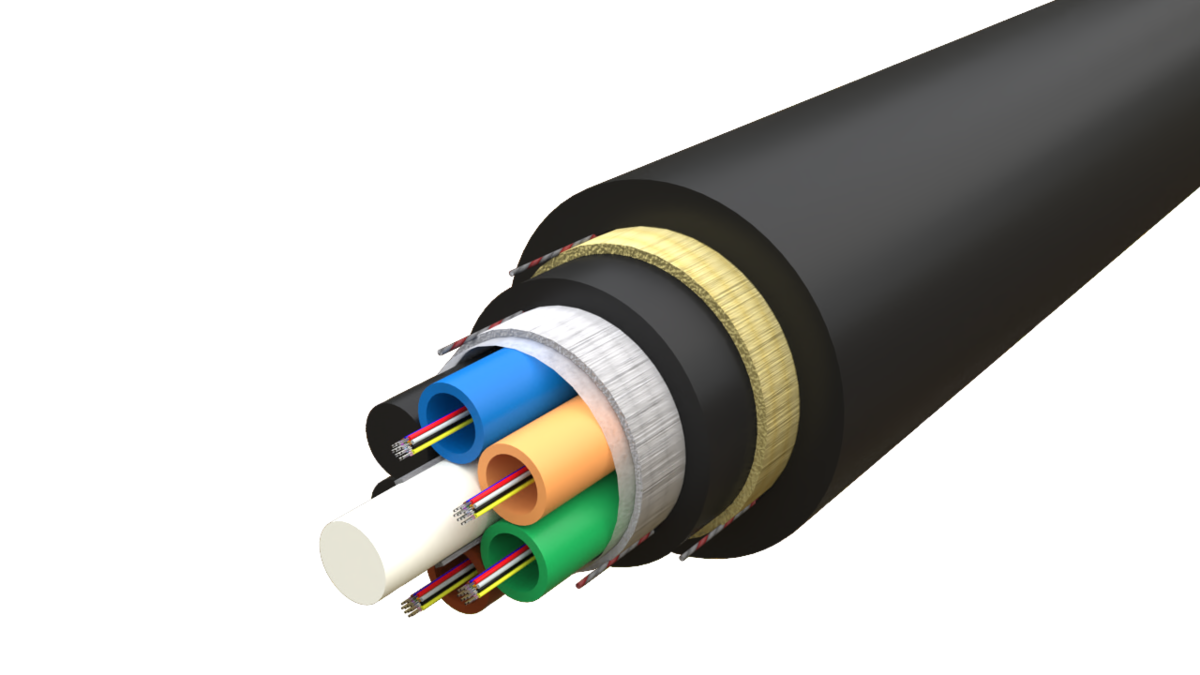

ADSS (All-Dielectric Self-Supporting) är en fiberoptisk kabeltyp avsedd för installation i luft mellan stolpar. Kabeln är konstruerad för max 150m spann längder (avstånd mellan stolparna) under förhållanden enligt NESC heavy. Kabeln innehåller 250µm primärskyddade fibrer som ligger i tuber av polyester (PBT) med optofyllmedel. Dessa tuber är lindade med SZ teknik runt en central dragavlastare av glasfiberarmerad plast (FRP). Denna konstruktionen kallas för MLT (Multi Loose Tube). SZ tekniken gör det möjligt att göra ett så kallat "midspan" på kabeln. Kabeln är UV-beständig, längsvattentät och är extra förstärkt med aramidgarn för högre draghållfasthet samt har dubbla mantlar av svart halogenfri HDPE som enkelt skalas med hjälp av uppskalningsband. Mekaniska tester enligt IEC 60794-1-2. Den förväntade livslängden vid normal användning överstiger 30 år.
-
Mått
Längd 1 000 mm Höjd 15,7 mm Bredd 15,7 mm Vikt 175 g - Dokument
-
Optiska Egenskaper

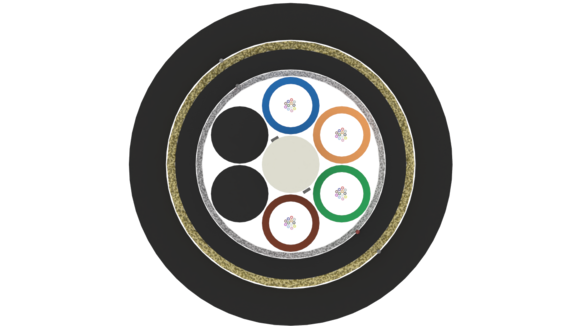

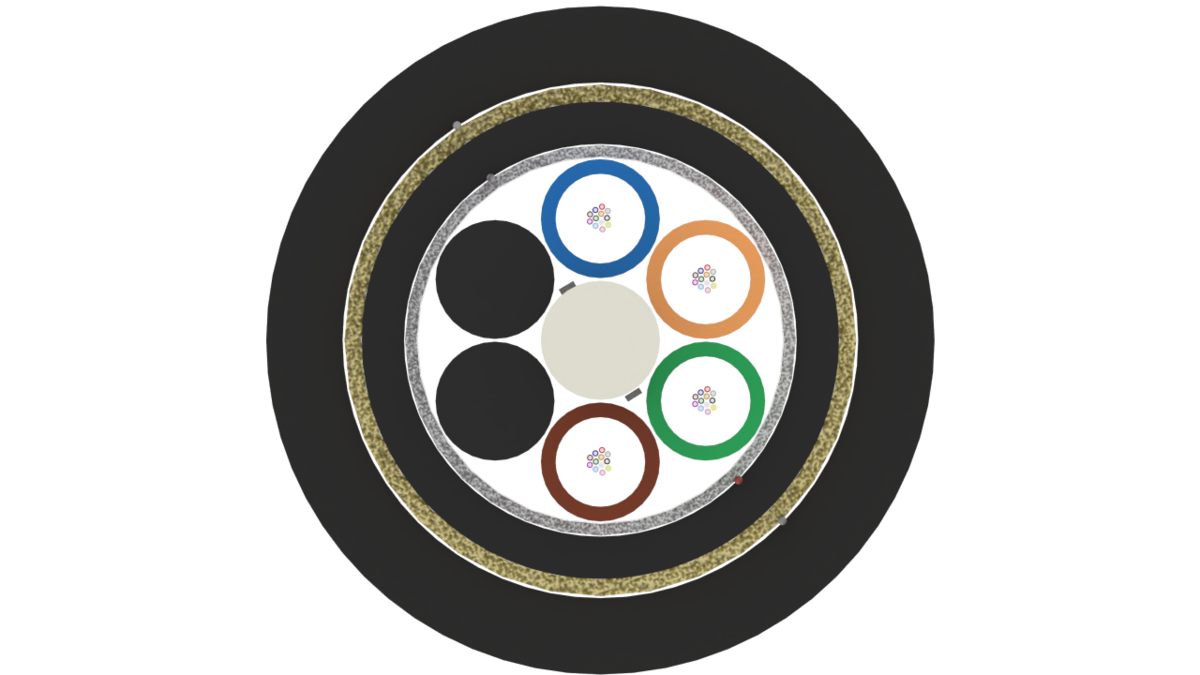

Antal Fiber 48 Kabelkonstruktion Multi Loose Tube (MLT) Fibertyp ITU-T G.652 D Fiber Per Tub 12 Färgschema - Fiber EIA/TIA-598A Tubstorlek 2,8 mm Centrumelement FRP Antal Tuber 6 Färgschema - Tuber EIA/TIA-598A Yttermanelns Material HDPE (High Density Polyethene) Dubbelmantlad Ja Yttermantelns Färg Svart Mantelns Nominella Tjocklek 1,8 mm Antal Skaltrådar Under Manteln 4 Kabeldiameter 15,7 mm Kabeldiameterns Tolerans ± 0.5 Kabelns Nominella Vikt 175 kg/km -
Mekaniska och Miljöegenskaper
Generic_Halogen_Free Ja UV-beständig Ja Metallfri Ja Dragtålighet (N) IEC-60794-1-21-E1 15 000 N Trycktålighet - IEC- 60794-1-21-E3 3 000 N/10cm Slagtålighet (Nm) IEC-60794-1-21-E4 50 N @ 0.5 m Vridning IEC-60794-1-21-E7 ±180º Minsta Böjradie Vid Installation IEC-60794-1-21-E11 20XD Minsta Böjradie Vid Drift IEC-60794-1-21-E11 15XD Penetrationstest - Vatten IEC-60794-1-22-F5 1m head, 3m samples, 24 hrs Dropptest - Vatten IEC-60794-1-21-E14 30 cm, 70ºC, 24 hr Temperaturomeråde Installation IEC-60794-1-22-F1 -10°C til +50°C Temperaturomeråde Drift IEC-60794-1-22-F1 -30°C til +60°C Temperaturomeråde Lagring IEC-60794-1-22-F1 -40°C til +70°C Max Spannlängd 150 m
