Mikrokabel SM 144xG657A1 MLT 200µm Svart PA YD 5.7 EIA/TIA T4000m

Produkt-/E-nummer	4985667
Produkttyp	GRHLDV 144XG657A1
Antal	1
Försäljningsenhet	Meter
ETIM-klass	EC000034

Jämför

Produktspecifikationer

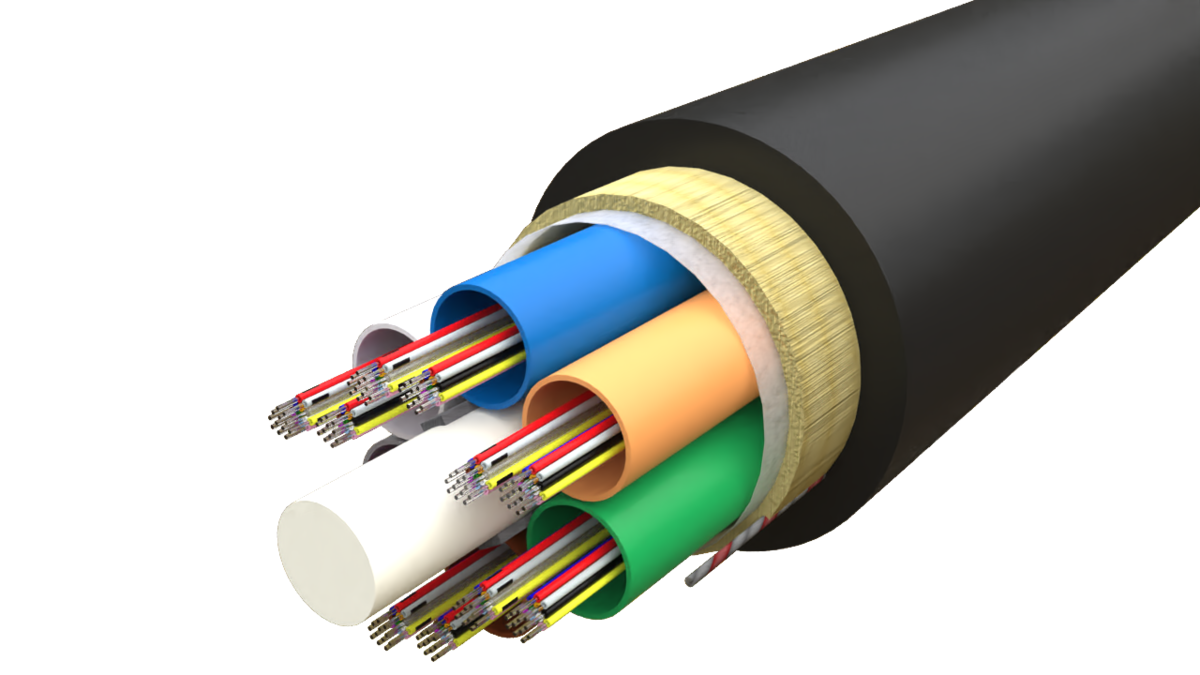

Fiberkablar speciellt anpassade för installation i mikrorör med blåsteknik (jetting). Kabelparametrar som kabeldiameter, styvhet och mantelfriktion är optimerade för bästa installationsprestanda. Konstruktionen är baserad på en MLT (Multi Loose Tube) design med SZ-lindning runt en central dragavlastare av glasfiberarmerad plast (FRP) som underlättar vid midspan installation.

Den förväntade livslängden vid normal användning överstiger 30 år.

Mått

Längd	1 000 mm
Höjd	5,7 mm
Vikt	30 g

Dokument

Produktblad

4985667-SV-FDV.pdf

4985667-translated-EN-FDV.pdf

Andra filer

EPD för 200µm Fiberkabel (Mikrokabel MLT)

Övriga dokument

SDS-Fyll i fiberkabel

Fysiska Egenskaper

Antal Fiber	144
Kabelkonstruktion	Multi Loose Tube (MLT)
Fibertyp	ITU-T G.657 A1 200um
Fiber Per Tub	24
Färgschema - Fiber	EIA/TIA-598A
Tubstorlek	1,65 mm
Centrumelement	FRP
Antal Tuber	6
Färgschema - Tuber	EIA/TIA-598A
Yttermanelns Material	PA (Polyamid)
Yttermantelns Färg	Svart
Mantelns Nominella Tjocklek	0,4 mm
Antal Skaltrådar Under Manteln	1
Kabeldiameter	5,7 mm
Kabeldiameterns Tolerans	+/- 0.3mm
Kabelns Nominella Vikt	30 kg/km

Mekaniska och Miljöegenskaper

Halogenfri	Ja
UV-beständig	Ja
Metallfri	Ja
Dragtålighet (N) IEC-60794-1-21-E1	700 N
Trycktålighet - IEC- 60794-1-21-E3	500 N/10cm
Slagtålighet (Nm) IEC-60794-1-21-E4	50
Vridning IEC-60794-1-21-E7	± 180°
Minsta Böjradie Vid Installation IEC-60794-1-21-E11	20 x d
Minsta Böjradie Vid Drift IEC-60794-1-21-E11	10 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs.
Dropptest - Vatten IEC-60794-1-21-E14	30 cm, 70°C, 24 h
Temperaturområde Installation IEC-60794-1-22-F1	-15°c to +70°c (max. change in attenuation shall be ≤ 0.15 db/km)
Temperaturområde Drift IEC-60794-1-22-F1	-40°C till +70°C (Max. ändring i dämpning får vara ≤ 0.15 dB/km)
Temperaturområde Lagring IEC-60794-1-22-F1	-40°C till +70°C (Max. ändring i dämpning får vara ≤ 0.15 dB/km)

Varianter

Produkt-/E-nummer Produktnamn Antal Fiber Kabeldiameter Färgschema - Fiber Jämför

Produkt-/E-nummer 4982817

Produktnamn Mikrokabel SM 96xG657A1 MLT 200µm Svart YD 5.9mm EIA/TIA, T4000m

Antal Fiber 96

Kabeldiameter 5,9 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4982867

Produktnamn Mikrokabel SM 96xG657A1 MLT 200µm Svart YD 5.9mm S12, T4000m

Antal Fiber 96

Kabeldiameter 5,9 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4985667

Produktnamn Mikrokabel SM 144xG657A1 MLT 200µm Svart PA YD 5.7 EIA/TIA T4000m

Antal Fiber 144

Kabeldiameter 5,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4968167

Produktnamn Mikrokabel SM 144xG657A1 MLT 200µm Svart PA YD 5.7mm S12 T4000m

Antal Fiber 144

Kabeldiameter 5,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4985677

Produktnamn Mikrokabel SM 192xG657A1 MLT 200µm Svart PA YD 6.7mm EIA/TIA T4000m

Antal Fiber 192

Kabeldiameter 6,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4968177

Produktnamn Mikrokabel SM 192xG657A1 MLT 200µm Svart PA YD 6.7mm S12 T4000m

Antal Fiber 192

Kabeldiameter 6,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4985687

Produktnamn Mikrokabel SM 240xG657A1 MLT 200µm Svart PA YD 7.7 EIA/TIA T4000m

Antal Fiber 240

Kabeldiameter 7,7 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4968187

Produktnamn Mikrokabel SM 240xG657A1 MLT 200µm Svart PA YD 7.7mm S12 T4000m

Antal Fiber 240

Kabeldiameter 7,7 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4985697

Produktnamn Mikrokabel SM 288xG657A1 MLT 200µm Svart HDPE YD 8.0mm EIA/TIA T4000m

Antal Fiber 288

Kabeldiameter 8 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4968197

Produktnamn Mikrokabel SM 288xG657A1 MLT 200µm Svart HDPE 8.0mm S12 T4000m

Antal Fiber 288

Kabeldiameter 8 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4982837

Produktnamn Mikrokabel SM 432xG657A1 MLT 200µm Svart YD 8.8mm EIA/TIA, T4000m

Antal Fiber 432

Kabeldiameter 8,8 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4982887

Produktnamn Mikrokabel SM 432xG657A1 MLT 200µm Svart YD 8.8mm S12, T4000m

Antal Fiber 432

Kabeldiameter 8,8 mm

Färgschema - Fiber S12

Produkt-/E-nummer 4982857

Produktnamn Mikrokabel SM 576xG657A1 MLT 200µm Svart YD 10.6mm EIA/TIA, T4000m

Antal Fiber 576

Kabeldiameter 10,6 mm

Färgschema - Fiber EIA/TIA-598A

Produkt-/E-nummer 4982897

Produktnamn Mikrokabel SM 576xG657A1 MLT 200µm Svart YD 10.6mm S12, T4000m

Antal Fiber 576

Kabeldiameter 10,6 mm

Färgschema - Fiber S12
