Mikrokabel SM 96xG657A1 MLT 200µm Svart YD 5.9mm EIA/TIA, T4000m

E-nummer 4982817 Kopiera
Försäljningsenhet Meter Kopiera
ETIM-klass EC000034 Kopiera

Affärsområde

Mikrokablar
Fiber
  • Produktspecifikationer

    Fiberoptisk kabel för utomhusförläggning i kanalisation, lämplig att använda i ortssammanbindande- och områdesnätet. Kabeln är speciellt konstruerad för inblåsning (jetting) i mikrorör.

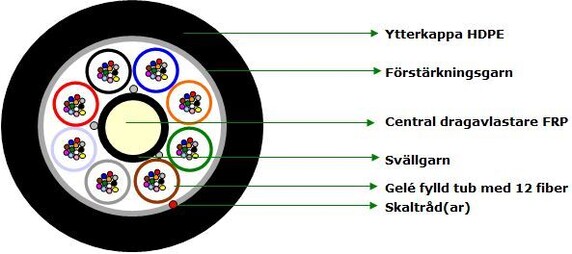

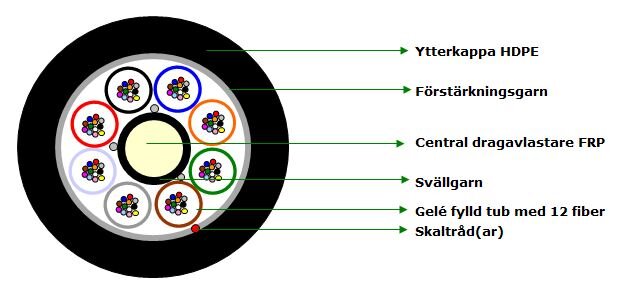

    Kabeln innehåller 200µm primärskyddade fibrer som ligger i tuber av polyester (PBT) med optofyllmedel. Dessa tuber är lindade med SZ teknik runt en central dragavlastare av glasfiberarmerad plast (FRP). Denna konstruktionen kallas för MLT (Multi Loose Tube). SZ tekniken gör det möjligt att göra ett så kallat "midspan" på kabeln.

    Kabeln är UV-beständig, längsvattentät och har en lågfriktionsmantel av svart halogenfri PA som enkelt skalas med hjälp av uppskalningsband. Tack vare kabelns styvhet kan den även användas för indragning och/eller inblåsning i traditionell optokanalisation.

    Mekaniska tester enligt IEC 60794-1-2.

    Den förväntade livslängden vid normal användning överstiger 30 år.

  • Dokument
  • Optiska Egenskaper
    Antal Fiber 96 Kopiera
    Kabelkonstruktion Multi Loose Tube (MLT) Kopiera
    Fibertyp ITU-T G.657 A1 200um Kopiera
    Fiber Per Tub 12 Kopiera
    Färgschema - Fiber EIA/TIA-598A Kopiera
    Tubstorlek 1,3 mm Kopiera
    Centrumelement FRP Kopiera
    Antal Tuber 8 Kopiera
    Färgschema - Tuber EIA/TIA-598A Kopiera
    Yttermanelns Material HDPE (High Density Polyethene) Kopiera
    Yttermantelns Färg Svart Kopiera
    Mantelns Nominella Tjocklek 0,5 mm Kopiera
    Antal Skaltrådar Under Manteln 1 Kopiera
    Kabeldiameter 5,9 mm Kopiera
    Kabeldiameterns Tolerans +/- 0.3mm Kopiera
    Kabelns Nominella Vikt 35 kg/km Kopiera
  • Mekaniska och Miljöegenskaper
    Halogenfri Ja Kopiera
    UV-beständig Ja Kopiera
    Metallfri Ja Kopiera
    Dragtålighet (N) IEC-60794-1-21-E1 500 N Kopiera
    Trycktålighet - IEC- 60794-1-21-E3 500 N/10cm Kopiera
    Vridning IEC-60794-1-21-E7 ± 180° Kopiera
    Minsta Böjradie Vid Installation IEC-60794-1-21-E11 20 x D Kopiera
    Minsta Böjradie Vid Drift IEC-60794-1-21-E11 10 x D Kopiera
    Penetrationstest - Vatten IEC-60794-1-22-F5 1m head, 3m samples, 24 hrs. Kopiera
    Dropptest - Vatten IEC-60794-1-21-E14 30 cm, 70°C, 24 h Kopiera
    Temperaturomeråde Installation IEC-60794-1-22-F1 -10°C till +70°C (Max. ändring i dämpning får vara ≤ 0.15 dB/km) Kopiera
    Temperaturomeråde Drift IEC-60794-1-22-F1 -40°C till +70°C (Max. ändring i dämpning får vara ≤ 0.15 dB/km) Kopiera
    Temperaturomeråde Lagring IEC-60794-1-22-F1 -40°C till +70°C (Max. ändring i dämpning får vara ≤ 0.15 dB/km) Kopiera
