Vinkelkedja 145kV IEC16/40/G
| Produkt-/E-nummer | 0623258 | |
|---|---|---|
| Produkttyp | HK11E0962 | |
| Försäljningsenhet | St | |
| ETIM-klass |
-
Produktspecifikationer
Art nr HK11E0962
- Kedjan är avsedd att användas i vinkel
- Kläppstandard 16 mm
- Kortslutningsström 40kA-1s
- Konstruktionsspänning 145kV- Vikt 24,5 kg (utan linhållare)
- Brottlast 120 kN
- Tillåten last 48 kN
Brottlast gäller ingående detaljer utan linhållare.
Beträffande brottlast för linhållare se respektive produkt.

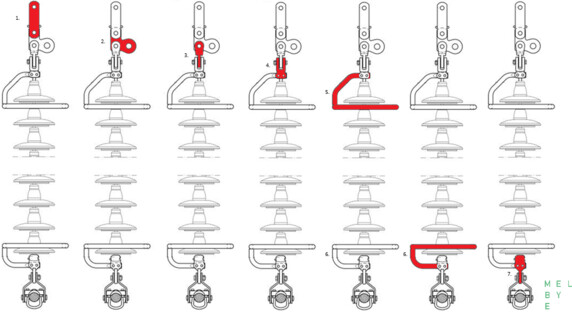

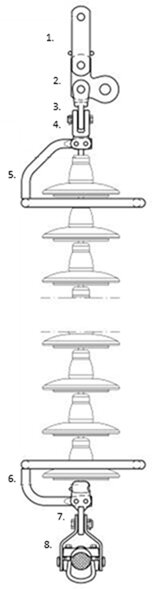

Sats bestående av: Pos E-nummer Beskrivning Typ Antal 1 0623060 H-länk 4263.56/1 1 2 0626524 Triangellänk 4115.37/1 1 3 0626526 Vriden gaffellänk 4265.76 1 4 0626522 Vriden kläppgaffel 4217.32/1 1 5 0626530 Ljusbågsring kåpsida 4760.38/3 1 6 0623314 Ljusbågsring pinnsida 4760.38/2 1 7 0626599 Vriden kläpphuslänk 4220.301/4 1 8 Linhållare Beställes separat 1 -
Mått
Vikt 24 400 g -
Dokument
Produktblad

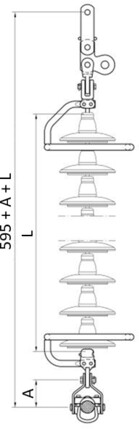

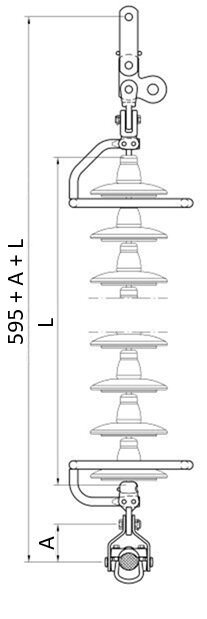

Skisser & ritningar
-
Tekniska Specifikationer - Kedjematerial
Kläppstandard iec16 -
Kedjematerial - Fysisk belastning
Brottbelastning 120 kN -
Kedjematerial - Elektriska specifikationer
Kortslutningsström kA 1s 40 kA Spänning 145 kV - Varianter
