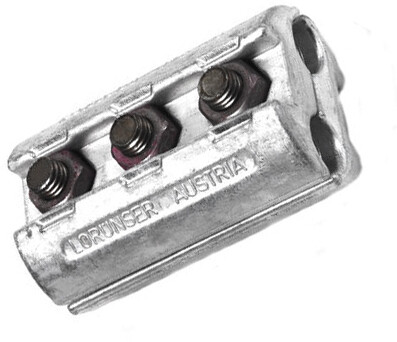

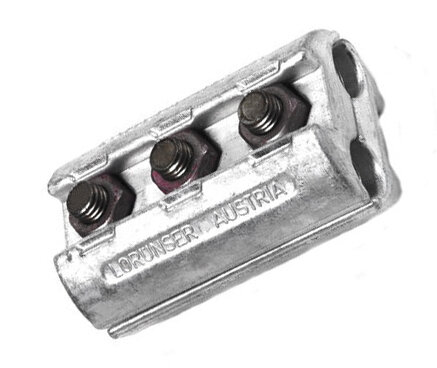

Parallellklämma av aluminium 145kV 157/157

E-nummer	0651804
Produkttyp	1PA100-100
Antal	1
Försäljningsenhet	St
ETIM-klass	EC001062

Jämför

Produktspecifikationer

Klämmorna är tillverkade av korrosionsbeständig aluminiumlegering.

Ledarspåren är rillade.

För Al-, leg Al-, FeAl- och alumoweld-linor.

Standard: DIN 48075.

Mått

Längd	90 mm
Höjd	47 mm
Bredd	48 mm
Vikt	346 g

Dokument

Linjemateriell-12-24-kV-0119-web.pdf	Linjemateriell-12-24-kV-0119-web.pdf
MS-12690.pdf	MS-12690.pdf
0651804-FDV.pdf

Tekniska Specifikationer

Bolt dim stk/mm	3xm10
Material	Korrosjonsbestandig Aluminium
Märkström In	450 A
Standard	DIN 48075

Ladda / spänningsdata

Bult med vridmoment	Nej
Verktygsstorlek	17
Åtdragningsmoment	46 Nm

Specifikationer

Ledardiameter huvudledare	15-17,1 mm
Ledardiameter förgrening	15-17,1 mm
Al Tvärsnittsarea	95 mm²
FeAl -ledare nr	-

Varianter

E-nummer Produktnamn Åtdragningsmoment Märkström In Jämför

E-nummer 0650021

Produktnamn Parallellklämma av aluminium 145kV 99/99

Åtdragningsmoment 46 Nm

Märkström In 420 A

E-nummer 0651804

Produktnamn Parallellklämma av aluminium 145kV 157/157

Åtdragningsmoment 46 Nm

Märkström In 450 A

E-nummer 0651810

Produktnamn Parallellklämma av aluminium 145kV 234/234

Åtdragningsmoment 75 Nm

Märkström In 700 A

E-nummer 0651816

Produktnamn Parallellklämma av aluminium 245kV 329/329

Åtdragningsmoment 72 Nm

Märkström In 850 A

E-nummer 0651824

Produktnamn Parallellklämma av aluminium 245kV 454/454

Åtdragningsmoment 75 Nm

Märkström In 900 A

E-nummer 0651834

Produktnamn Parallellklämma av aluminium 420kV 593/593

Åtdragningsmoment 75 Nm

Märkström In 1300 A

E-nummer 0651842

Produktnamn Parallellklämma av aluminium 420kV 774/774

Åtdragningsmoment 75 Nm

Märkström In 1250 A

E-nummer 0651852

Produktnamn Parallellklämma av aluminium 420kV 910/910

Åtdragningsmoment 130 Nm

Märkström In 1600 A
