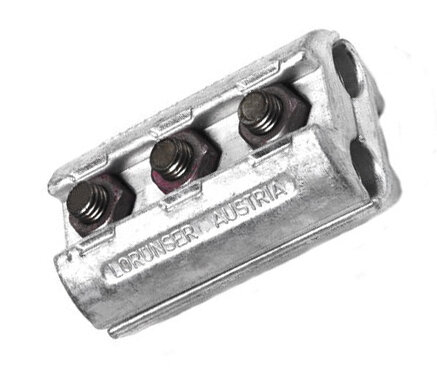

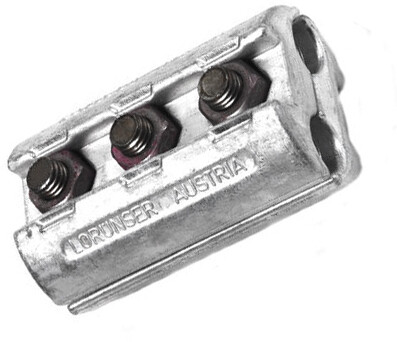

Parallellklämma av aluminium 145kV 234/234

Produkt-/E-nummer	0651810
Produkttyp	1PA100-160
Antal	1
Försäljningsenhet	St
ETIM-klass	EC001062

Jämför

Produktspecifikationer

Klämmorna är tillverkade av korrosionsbeständig aluminiumlegering.

Ledarspåren är rillade.

För Al-, leg Al-, FeAl- och alumoweld-linor.

Standard: DIN 48075.

Mått

Längd	100 mm
Höjd	58 mm
Bredd	61 mm
Vikt	611 g

Dokument

Produktblad

0651810-FDV.pdf

Andra filer

Linjemateriell-12-24-kV-0119-web.pdf

Skisser & ritningar

MS-12692.pdf

Tekniska Specifikationer

Bolt dim stk/mm	3xm12
Material	Korrosjonsbestandig Aluminium
Märkström In	700 A
Standard	DIN 48075

Ladda / spänningsdata

Bult med vridmoment	Nej
Verktygsstorlek	19
Åtdragningsmoment	75 Nm

Specifikationer

Ledardiameter huvudledare	19,1-21,0 mm
Ledardiameter förgrening	19,1-21,0 mm
Al Tvärsnittsarea	150 mm²
FeAl -ledare nr	120-26/7

Varianter

Produkt-/E-nummer Produktnamn Åtdragningsmoment Märkström In Jämför

Produkt-/E-nummer 0650021

Produktnamn Parallellklämma av aluminium 145kV 99/99

Åtdragningsmoment 46 Nm

Märkström In 420 A

Produkt-/E-nummer 0651804

Produktnamn Parallellklämma av aluminium 145kV 157/157

Åtdragningsmoment 46 Nm

Märkström In 450 A

Produkt-/E-nummer 0651810

Produktnamn Parallellklämma av aluminium 145kV 234/234

Åtdragningsmoment 75 Nm

Märkström In 700 A

Produkt-/E-nummer 0651816

Produktnamn Parallellklämma av aluminium 245kV 329/329

Åtdragningsmoment 72 Nm

Märkström In 850 A

Produkt-/E-nummer 0651824

Produktnamn Parallellklämma av aluminium 245kV 454/454

Åtdragningsmoment 75 Nm

Märkström In 900 A

Produkt-/E-nummer 0651834

Produktnamn Parallellklämma av aluminium 420kV 593/593

Åtdragningsmoment 75 Nm

Märkström In 1300 A

Produkt-/E-nummer 0651842

Produktnamn Parallellklämma av aluminium 420kV 774/774

Åtdragningsmoment 75 Nm

Märkström In 1250 A

Produkt-/E-nummer 0651852

Produktnamn Parallellklämma av aluminium 420kV 910/910

Åtdragningsmoment 130 Nm

Märkström In 1600 A
