Mikrorör DBS 7/3.5mm ROSA halogenfri HDPE T700m

E-nummer	5043422
Försäljningsenhet	Meter
ETIM-klass	EC001474

Jämför

Produktspecifikationer

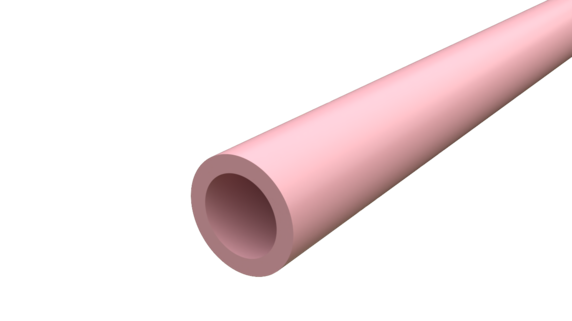

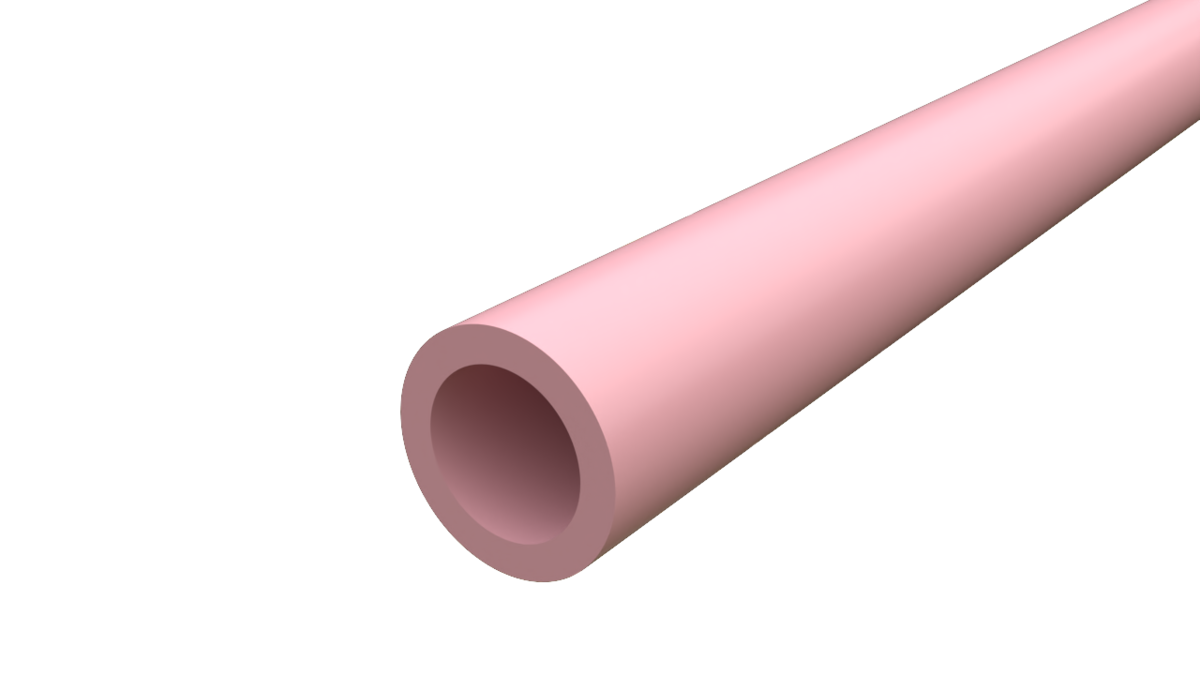

7/3.5mm mikrodukter är designade för långtidsskydd av fiberoptiska kablar och är särskilt lämpliga för installation av mikrokablar. Mikrodukter av typen Direct Bury (DB) är tjockväggiga och uppnår sin mekaniska robusthet och funktionella prestanda genom extra godstjocklek och behöver inget ytterligare mekaniskt skydd vid direktförläggning i mark. Tillverkade av high-density virgin polyeten (HDPE). Varje mikrodukt har ett permanent, co-extruderat inre silikonskikt som ger en friktionskoefficient på mindre än 0,1.

Mått

Längd	1 000 mm
Höjd	7 mm
Bredd	7 mm
Vikt	29 g

Dokument

5043422-FDV.pdf

Tekniska Specifikationer - Mikrorör

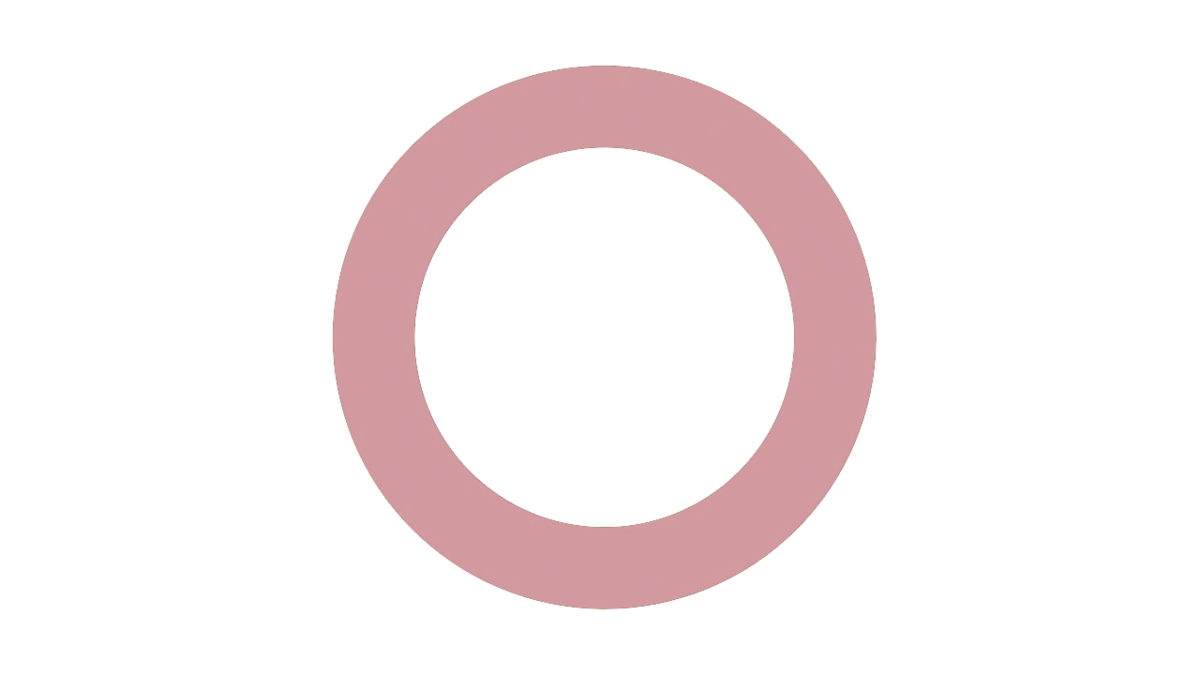

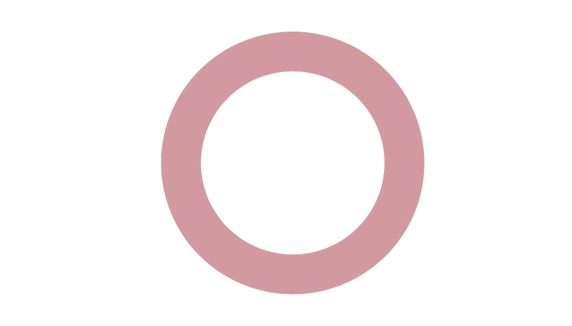

Typ av mikrodukt	7/3.5
Tubfärg	Rosa
Ytterdiameter	7 mm
Tolerans Ytterdiameter	+/- 0.1 mm
Innerdiameter	3,5 mm
Tolerans Innerdiameter	+/- 0.1 mm
Minsta Böjradie	70 mm
Max Installationskraft	400 N
Innre Frigångstest (av ID)	85 %

Mekaniska Egenskaper

Temperaturområde vid Installation	-10°c - +50°c
Temperaturområde vid Användning	-40°C - +55°C
Temperaturområde vid Lagring & Transport	-40°C - +55°C
Tryckmotstånd (IEC 60794-1-22, Metod F13)	Temp 20 ° C, tid 30 min, 2.5x installationstryck utan läckage
Tryckmotstånd (IEC 60794-1-22, Metod F13)	Temp 40 ° C, tid 24 timmar, 1.3x installationstryck utan läckage
Tryckmotstånd (EN 50411-6-1:2011 Annex B)	Temp 20 ° C, tid 30 min, 18 bar utan läckage
Dragtålighet (IEC 60794-1-21, Metod E1)	Testlängd > 1m, dragbelastning 1070N, belastning 10 min utan skada
Kinking (IEC 60794-1-21, Metod E10)	Temp 23 +/- 3 ° C, 20x YD utan kinkning, d = C / π
Crush (IEC 60794-1-21, Method E3A)	Testlängd 250mm, belastning 2kN, tid 1 min, återställelse 1h utan skada
Slagtålighet (IEC 60794-1-21, Metod E4)	Slagenergi 15J, ytradie 300 mm utan skada
Böjtålighet (IEC 60794-1-21, Metod E11B)	Spindeldiameter 40x YD, 3 cykler utan skada
Upprepade Böjningar (IEC 60794-1-21, Metod E6)	Böjdiameter 40x YD, 25 cykler utan skada
Friktionskoefficient (IEC 62470)	Spänt runt ett hjul på 1040 mm med resultatet av en CoF mindre än 0.1
UV-exponering (Månader)	12
Vridning IEC-60794-1-21-E7	Spänt runt ett hjul på 1040 mm med CoF <0,1
ESCR Test (ASTM D1693)	Villkor B > 500 timmar med minst 5 OK utav 10

Varianter

E-nummer Produktnamn Tubfärg Jämför

E-nummer 5043412

Produktnamn Mikrorör DBS 7/3.5mm BLÅ halogenfri HDPE T700m

Tubfärg Blå

E-nummer 5043413

Produktnamn Mikrorör DBS 7/3.5mm ORANGE halogenfri HDPE T700m

Tubfärg Orange

E-nummer 5043414

Produktnamn Mikrorör DBS 7/3.5mm GRÖN halogenfri HDPE T700m

Tubfärg Grön

E-nummer 5043415

Produktnamn Mikrorör DBS 7/3.5mm BRUN halogenfri HDPE T700m

Tubfärg Brun

E-nummer 5043416

Produktnamn Mikrorör DBS 7/3.5mm GRÅ halogenfri HDPE T700m

Tubfärg Grå

E-nummer 5043417

Produktnamn Mikrorör DBS 7/3.5mm VIT halogenfri HDPE T700m

Tubfärg Vit

E-nummer 5043418

Produktnamn Mikrorör DBS 7/3.5mm RÖD halogenfri HDPE T700m

Tubfärg Röd

E-nummer 5043419

Produktnamn Mikrorör DBS 7/3.5mm SVART halogenfri HDPE T700m

Tubfärg Svart

E-nummer 5043420

Produktnamn Mikrorör DBS 7/3.5mm GUL halogenfri HDPE T700m

Tubfärg Gul

E-nummer 5043421

Produktnamn Mikrorör DBS 7/3.5mm VIOLETT halogenfri HDPE T700m

Tubfärg Violett

E-nummer 5043422

Produktnamn Mikrorör DBS 7/3.5mm ROSA halogenfri HDPE T700m

Tubfärg Rosa

E-nummer 5043423

Produktnamn Mikrorör DBS 7/3.5mm TURKOS halogenfri HDPE T700m

Tubfärg Aqua (Turkos)

E-nummer 5043424

Produktnamn Mikrorör DBS 7/3.5mm BLÅ halogenfri HDPE T2000m

Tubfärg Blå

E-nummer 5043425

Produktnamn Mikrorör DBS 7/3.5mm ORANGE halogenfri HDPE T2000m

Tubfärg Orange

E-nummer 5043426

Produktnamn Mikrorör DBS 7/3.5mm GRÖN halogenfri HDPE T2000m

Tubfärg Grön

E-nummer 5043427

Produktnamn Mikrorör DBS 7/3.5mm BRUN halogenfri HDPE T2000m

Tubfärg Brun

E-nummer 5043428

Produktnamn Mikrorör DBS 7/3.5mm GRÅ halogenfri HDPE T2000m

Tubfärg Grå

E-nummer 5043429

Produktnamn Mikrorör DBS 7/3.5mm VIT halogenfri HDPE T2000m

Tubfärg Vit

E-nummer 5043430

Produktnamn Mikrorör DBS 7/3.5mm RÖD halogenfri HDPE T2000m

Tubfärg Röd

E-nummer 5043431

Produktnamn Mikrorör DBS 7/3.5mm SVART halogenfri HDPE T2000m

Tubfärg Svart

E-nummer 5043432

Produktnamn Mikrorör DBS 7/3.5mm GUL halogenfri HDPE T2000m

Tubfärg Gul

E-nummer 5043433

Produktnamn Mikrorör DBS 7/3.5mm VIOLETT halogenfri HDPE T2000m

Tubfärg Violett

E-nummer 5043434

Produktnamn Mikrorör DBS 7/3.5mm ROSA halogenfri HDPE T2000m

Tubfärg Rosa

E-nummer 5043435

Produktnamn Mikrorör DBS 7/3.5mm TURKOS halogenfri HDPE T2000m

Tubfärg Aqua (Turkos)
