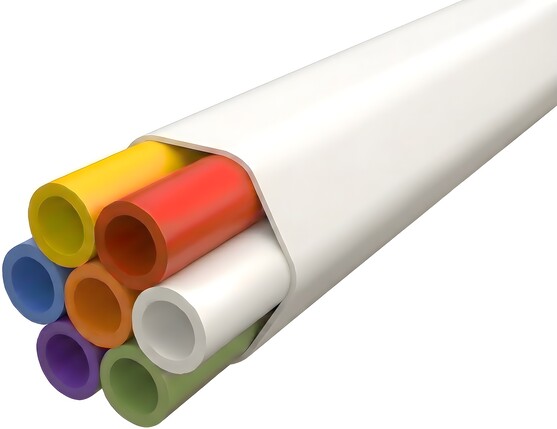

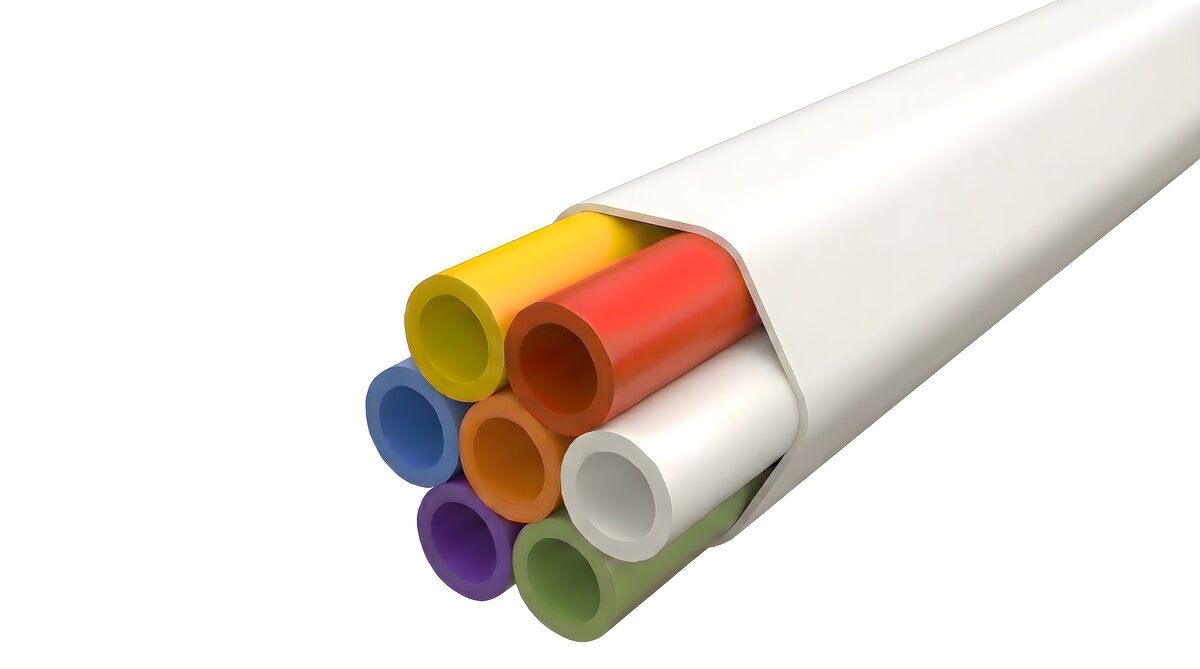

Mikrorör DBB 7x7/3.5mm VIT halogenfri HDPE färgkod Skanova T1000m

E-nummer	5040635
Försäljningsenhet	Meter
ETIM-klass	EC001474

Jämför

Produktspecifikationer

7/3.5mm mikrodukter är designade för långtidsskydd av fiberoptiska kablar och är särskilt lämpliga för installation av mikrokablar. Mikrodukter av typen Direct Bury (DB) är tjockväggiga och uppnår sin mekaniska robusthet och funktionella prestanda genom extra godstjocklek och behöver inget ytterligare mekaniskt skydd vid direktförläggning i mark. Tillverkade av high-density virgin polyeten (HDPE). Varje mikrodukt har ett permanent, co-extruderat inre silikonskikt som ger en friktionskoefficient på mindre än 0,1.

Mått

Längd	1 000 mm
Höjd	22,2 mm
Bredd	22,2 mm
Vikt	230 g

Dokument

5040635-FDV.pdf

Tekniska Specifikationer - Mikrorör

Typ av mikrodukt	7/3.5
Ytterdiameter	7 mm
Tolerans Ytterdiameter	+/- 0.1 mm
Innerdiameter	3,5 mm
Tolerans Innerdiameter	+/- 0.1 mm
Minsta Böjradie	70 mm
Max Installationskraft	400 N
Innre Frigångstest (av ID)	85 %

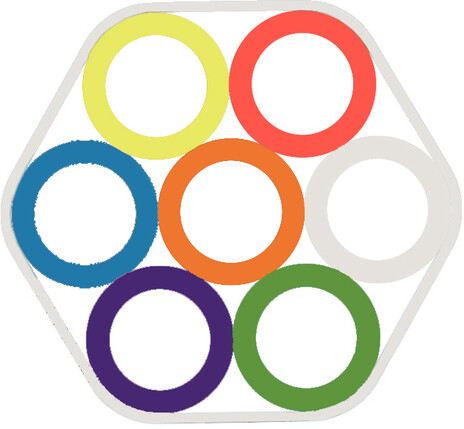

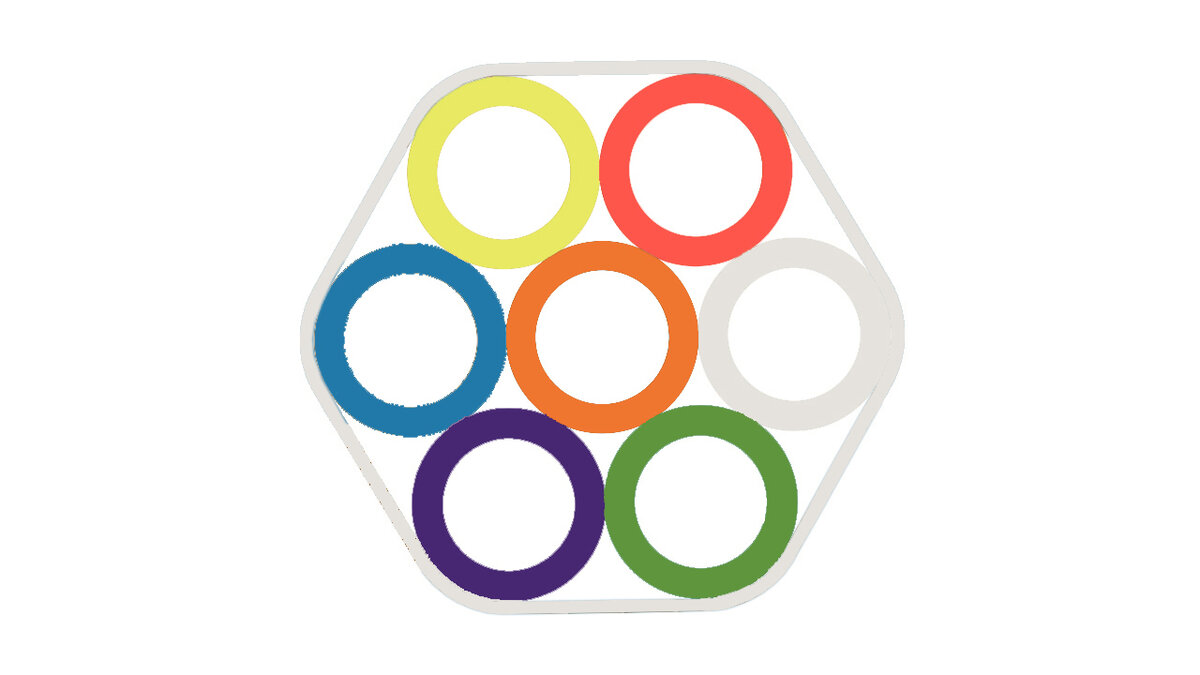

Tekniska Specifikationer - Bundling

Bundlingstyp	7-Bundling
Färgschema - Tuber	EIA/TIA-598A
Bundlingens Mantelfärg	Vit
Dimensioner På Bundlingen	23 x 21 mm
Minsta Böjradie (Bundling)	230 mm
Max Installationskraft (Bundling)	2 800 N

Mekaniska Egenskaper

Temperaturområde vid Installation	-10°c - +50°c
Temperaturområde vid Användning	-40°C - +55°C
Temperaturområde vid Lagring & Transport	-40°C - +55°C
Tryckmotstånd (IEC 60794-1-22, Metod F13)	Temp 20 ° C, tid 30 min, 2.5x installationstryck utan läckage
Tryckmotstånd (IEC 60794-1-22, Metod F13)	Temp 40 ° C, tid 24 timmar, 1.3x installationstryck utan läckage
Tryckmotstånd (EN 50411-6-1:2011 Annex B)	Temp 20 ° C, tid 30 min, 18 bar utan läckage
Dragtålighet (IEC 60794-1-21, Metod E1)	Testlängd > 1m, dragbelastning 1070N, belastning 10 min utan skada
Kinking (IEC 60794-1-21, Metod E10)	Temp 23 +/- 3 ° C, 20x YD utan kinkning, d = C / π
Crush (IEC 60794-1-21, Method E3A)	Testlängd 250mm, belastning 2kN, tid 1 min, återställelse 1h utan skada
Slagtålighet (IEC 60794-1-21, Metod E4)	Slagenergi 15J, ytradie 300 mm utan skada
Böjtålighet (IEC 60794-1-21, Metod E11B)	Spindeldiameter 40x YD, 3 cykler utan skada
Upprepade Böjningar (IEC 60794-1-21, Metod E6)	Böjdiameter 40x YD, 25 cykler utan skada
Friktionskoefficient (IEC 62470)	Spänt runt ett hjul på 1040 mm med resultatet av en CoF mindre än 0.1
UV-exponering (Månader)	12
Vridning IEC-60794-1-21-E7	Spänt runt ett hjul på 1040 mm med CoF <0,1
ESCR Test (ASTM D1693)	Villkor B > 500 timmar med minst 5 OK utav 10

Varianter

E-nummer Produktnamn Bundlingens Mantelfärg Färgschema - Tuber Jämför

E-nummer 5040632

Produktnamn Mikrorör DBB 7x7/3.5mm GRÖN halogenfri HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Grön

Färgschema - Tuber Skanova

E-nummer 5040633

Produktnamn Mikrorör DBB 7x7/3.5mm ORANGE halogenfri HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Orange

Färgschema - Tuber Skanova

E-nummer 5040634

Produktnamn Mikrorör DBB 7x7/3.5mm RÖD halogenfri HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Röd

Färgschema - Tuber Skanova

E-nummer 5040635

Produktnamn Mikrorör DBB 7x7/3.5mm VIT halogenfri HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Vit

Färgschema - Tuber EIA/TIA-598A

E-nummer 5040636

Produktnamn Mikrorör DBB 7x7/3.5mm VIOLETT halogenfri HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Violett

Färgschema - Tuber Skanova

E-nummer 5040637

Produktnamn Mikrorör DBB 7x7/3.5mm GUL halogenfri HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Gul

Färgschema - Tuber Skanova

E-nummer 5043018

Produktnamn Mikrorör DBB 7x7/3.5mm BLÅ HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Blå

Färgschema - Tuber Skanova

E-nummer 5043019

Produktnamn Mikrorör DBB 7x7/3.5mm ROSA HDPE färgkod Skanova T1000m

Bundlingens Mantelfärg Rosa

Färgschema - Tuber Skanova

E-nummer 5044261

Produktnamn Mikrorör DBB 7x7/3.5mm TRANSPARENT HDPE färgkod EIA/TIA T1000m

Bundlingens Mantelfärg Vit

Färgschema - Tuber EIA/TIA-598A

E-nummer 5044262

Produktnamn Mikrorör DBB 7x7/3.5mm ORANGE HDPE färgkod EIA/TIA T1000m

Bundlingens Mantelfärg Orange

Färgschema - Tuber EIA/TIA-598A

E-nummer 5044263

Produktnamn Mikrorör DBB 7x7/3.5mm GRÖN HDPE färgkod EIA/TIA T1000m

Bundlingens Mantelfärg Grön

Färgschema - Tuber EIA/TIA-598A
