Som en nyhet i Melbyes sortiment, lanserar vi VCabinet - ett robust och användarvänligt kabelskåp för 12 till 36 kV-installationer. Skåpet är tillverkad i Sverige, och speciellt testat för att klara påkänningar orsakade av det nordiska klimatet. Skåpet har många användningsområden, och lämpar sig bland annat som ”skarvpunkt” för avgrening där man vill kunna sektionera vid underhållsarbete.

Robust kabelskåp med stort användningsområde

Melbye nya kabelskåp, VCabinet 630A (E-nummer 0731287), kan användas till flertalet applikationer, som skarvpunkt för avgreningar och där olika dimentioner på kablar ska användas för att mata flertalet punkter – i bland annat vindkraft- och solcellsparker. Skåpet ger möjligheter till justeringar i nätet där anpassningar är nödvändiga för matning till fler punkter, eller för att koppla om vid till exempel underhållsarbete.

Specifikationer:

  • Spänningsområden: 12–36 kV
  • Ström: 630 A
  • IP44- och IK10-klassifierad
  • Rymmer upp till 12 anslutningar
  • Enkel installation
  • justerbart
  • Hög mekanisk hållfasthet
  • Stort användningsområde

Kabelskåpet levereras komplett med:

  • Cu skena för anslutning av jord och följelina,
  • 9 st. kabelklammer för 1–3 ledarkablar (Ø36-52 mm)
  • Kabelskor; 6–50 mm2 för jordning (Cu)
  • 6 anslutningspunkter
  • Stockholmslås

NB! Anslutningar beställs separat. Andra storlekar på kabelklämmor kan också beställas separat.

Kabelskåpet levereras färdigmonterat med kabelskor och U-konnektorer/bussningar. Bussningarna är tillverkade av högsta kvalité, där varje enskild produkt genomgått både PD-test och röntgen innan leverans.

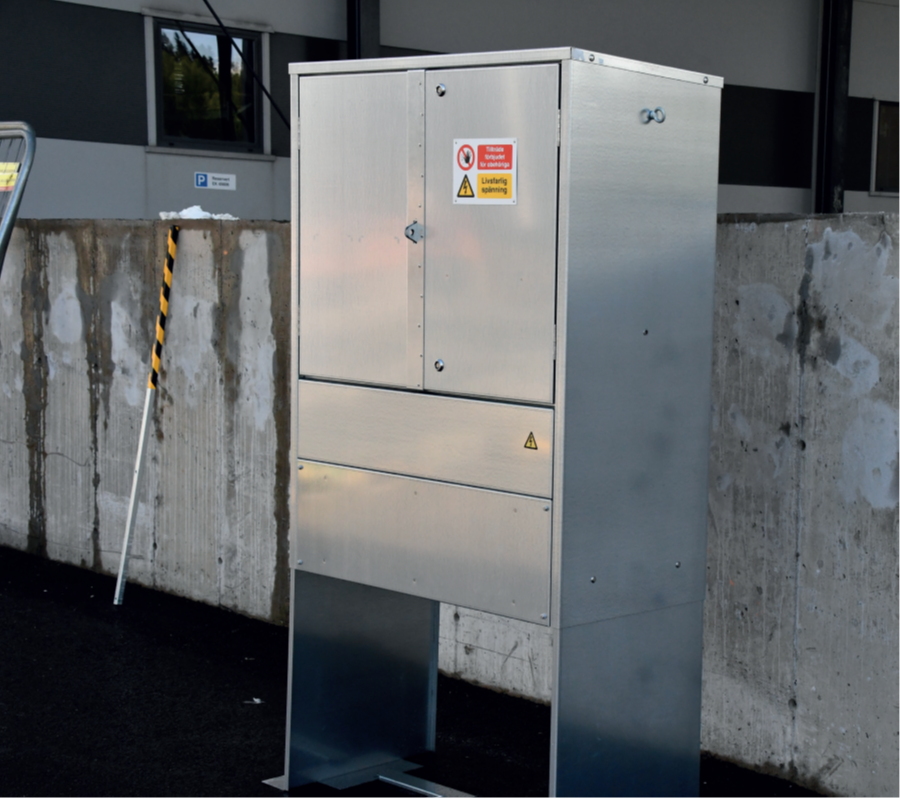

Smidig installation

Kabelskåpet är justerbart i höjdled mellan 1902–2102 mm och försett med lyftöglor på utsidan, för lättare installation vid olika site förhållande. Ifall det är stora areor på kablarna och det blir trångt i skåpet, kan även Cu-skenan justeras.

Anpassad för det nordiska klimatet

Melbyes VCabinet har klarat tester för IP44 samt IK 10, och har därmed en hög mekanisk hållbarhet och vattentäthet. Kabelskåpet har en kapsling av galvaniserad stål för att klara påkänningar orsakade av klimatet, och uppfyller marknadens krav till säkerhet och hållbarhet för nordiska förhållanden.

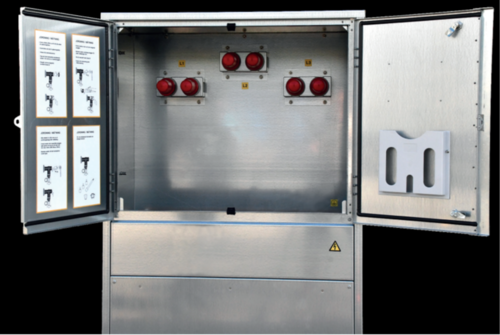

Rymmer upp till 12 anslutningar

VCabinet 630A kan förgrena upp till 12 anslutningar, som kan beställas separat – anpassat till projektets behov. Skåpet passar anslutningar för 630A med interface C 1, i enlighet med EN50150.

Anslutningar och parallellkopplingsstycke, samt anslutning och parallellanslutningsdon kan användas i skåpet.

Både 1- och 3-ledarkablar kan installeras i samma skåp.

Kabelskåpet VCabinet rymmer upp till 12 anslutningar, vilka beställs separat efter kabelns dimentioner.

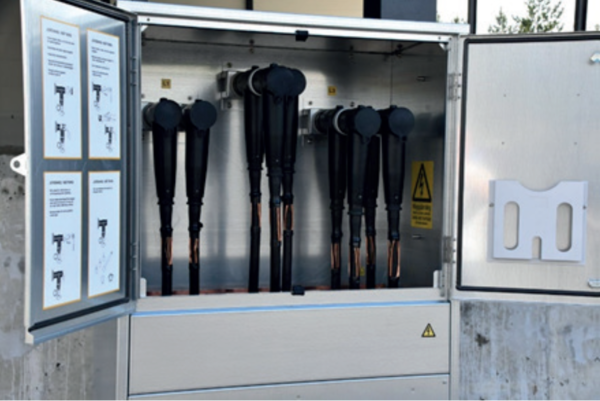

Denna bild illustrerar skåpet med 1-ledarkablar

Se vår produktbroschyr här.
